機房建設中布線工藝詳解

來源: 綜合布線公司 發布日期: 2021.04.15 作者: 四川協和林


機房建設中布線工藝詳解相關推薦:弱電工程布線施工的規範要求弱電機房網絡布線工程經驗總結數據中心應該如何做機櫃布線網絡機櫃中的跳線架,理線架及配線架

機房建設 ,數據中心 機房網絡布線系統的結構,目前主要有四種,分别是集中化直連、交換機置頂 TOR(Top of Rack)、列中MOR交換/列頭EOR交換、區域配線(zone-distribution)。這四種布線方式在數據中心領域均有廣泛應用,同時又有各自的優勢和劣勢,以适應不同的業務應用需求。國內也是亞洲首家Tier4級機房蘇州國科數據中心在數據中心布線方面有着深刻的思考,這方面的經驗可以供參考。

機房建設

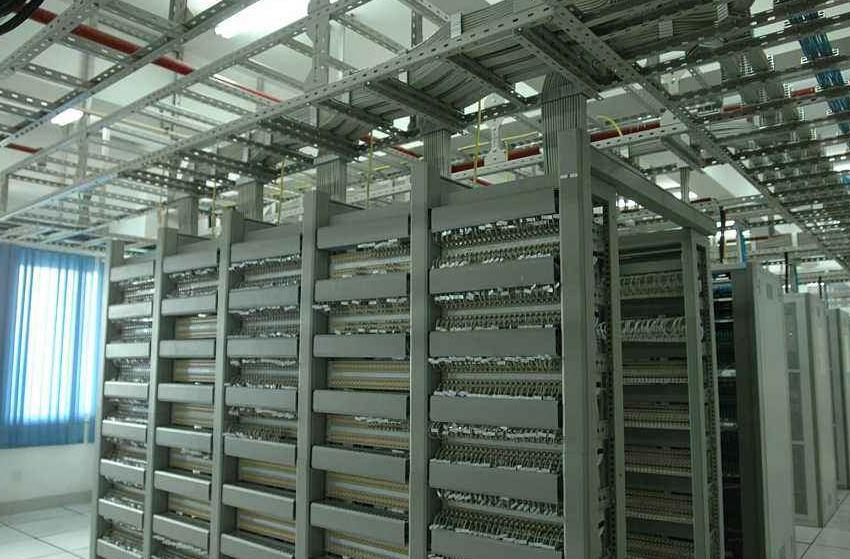

1.上走線吊裝結合機架配線管理

針對以上用戶特别關心的問題,康普根據以往實踐經驗,特别介紹這個上走線吊裝結合機架配線管理的布線方式,這是一個既具備靈活性、冗餘性、可擴展,同時又具備良好管理性的布線方式。當然,實現這個布線方式需要具備如下的條件:

1)機房層高足夠,可以支持上走線吊裝機架的安裝

2)采用區域配線布線方式

3)配線管理區采用一排機架進行配線管理

機房建設

2.上吊裝布線的特色和優勢

上吊裝是一種非常靈活的布線方式,具有良好的冗餘性和可擴展性。并且,上吊裝布線敷設可以先于機櫃擺放完成,隻要開放式橋架敷設到位,就可以根據地闆位置安裝上吊裝機架,非常靈活

目前,高密度銅纜配線架是 2U含理線架支持48口,光纜配線架采用預連接光纜是1U支持96芯,那麽一個标準的上吊裝機架是4U高。如支持銅,最高96口;支持光,最高384芯;光銅混合,則最高可以48口銅和192芯光。

綜上可見,一個吊裝機架的密度是可以支持 2個标準服務器機櫃布線端口需求,而通常一個服務器機櫃上面可以安裝一個吊裝機架,因此,目前既有充足的冗餘性,同時對于未來的擴展預留了足夠的空間。而且上吊裝機架,非常方便調整,易于後期擴展增加和變動,因此,也是一個靈活性很高的布線方式。

3.機架式區域配線管理的特色和優勢

區域配線的特色是所有的設備區的線纜彙集到這個區域,易于集中标記管理,那麽采用 4柱機架無疑是最佳選擇。機架兩側可以安裝垂直理線架,通常一個8英寸的垂直線槽大約可以容納600根6類線。可見有了足夠容納線纜的空間,布線管理将會輕松很多。

另外,如果結合智能配線管理系統,則可以實現布線系統可視化,方便遠程進行實時布線可視化管理,而不用随時進入機房。

上走線吊裝結合機架配線管理,并不是獨有的。很多機房都有上吊裝或者機架配線管理區。但是将這兩者結合起來,确是一種非常有特色的實踐。這個實踐,可以稱贊為最佳實踐。因為,這種布線方式既體現了靈活性、冗餘性、可擴展性,同時有很好的解決了布線管理的難題。
