門禁系統中各種鎖類型及其安裝方法

門禁系統中鎖是非常重要的組成部分，常用的電鎖類型有電插鎖，磁力鎖，電鎖口，電控鎖等。

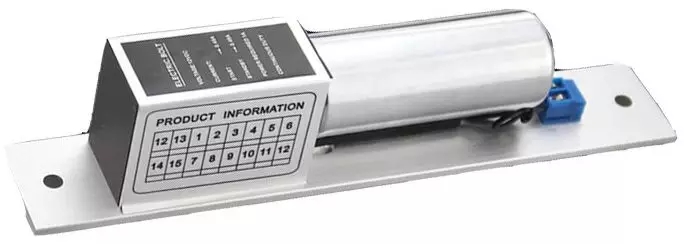

一. 電插鎖

      電插鎖按電 線數量不同分為：兩線電插鎖、五線電插鎖、八線電插鎖。

1.1 兩線電插鎖

      有紅、黑兩條電線，紅色接電源+12VDC 黑色接GND。斷開任意一根線，鎖頭縮回，門打開。這類電鎖設計比較簡單，沒有單片機控制電路，鎖體容易發熱燙手，沖擊電流比較大，屬于價格比較低的低端電插鎖。

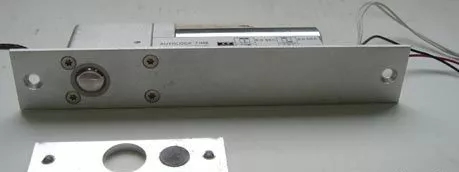

1.2 五線電插鎖

      與兩線電插鎖相同，有紅、黑兩條電線，紅色接電源+12VDC 黑色接GND。另外還有 COM、NO、NC 三條門磁信号線，反映門的開和關狀态，NO 和 NC 分别和 COM 組成兩對 信号相反（一組閉合信号，一組開路信号）。門禁控制器可根據門磁和當前門的開關狀态做出判斷。例如門禁的非法闖入報警、門長時間未關閉等功能。如果不需要這些功能，可以不接門磁信号線。五線電插鎖采用單片機控制器，發熱良性，帶延時控制，帶門磁信号輸出，屬于性價比好的常用型電鎖。

      延時控制，就是鎖體上有撥碼開關，可以設置延時關門的時長。通常可以設置為 0秒，2.5秒，5秒，9秒。不同廠家生産的鎖分檔延時會有一些不同。

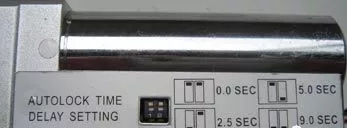

（電插鎖上的關門延時設置 ）

1.3 八線電插鎖

      和5線電插鎖原理相同。除了門磁狀态輸出外，還增加了鎖頭狀态輸出。反映門的開和關狀态。它通過門磁，根據當前門的開關狀态，輸出不同的信号給門禁控制器做判斷。

二. 磁力鎖

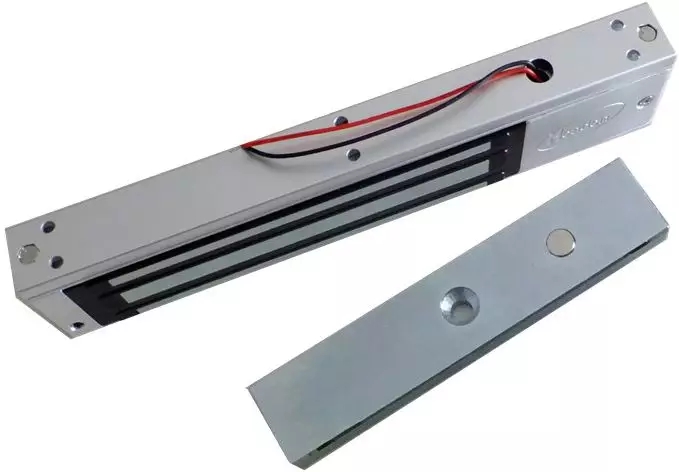

      磁力鎖也叫電磁鎖，是一種依靠電磁鐵和鐵塊之間産生的吸力來閉合門的電鎖。磁力鎖也是一種斷電開門的電鎖。

      有些磁力鎖是帶門狀态（門磁狀态）輸出的，你仔細觀察接線端，除電源接線端子外，還有  COM NO NC 三個接線端子，這些接線端子的作用可以根據當前門是開着還是關着，輸出不同的開關信号給門禁控制器做判斷，例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信号做判斷，如果不需要這些功能，門狀态信号端子可以不接。

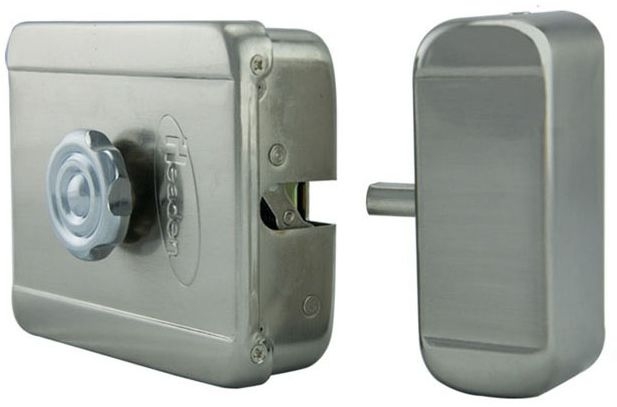

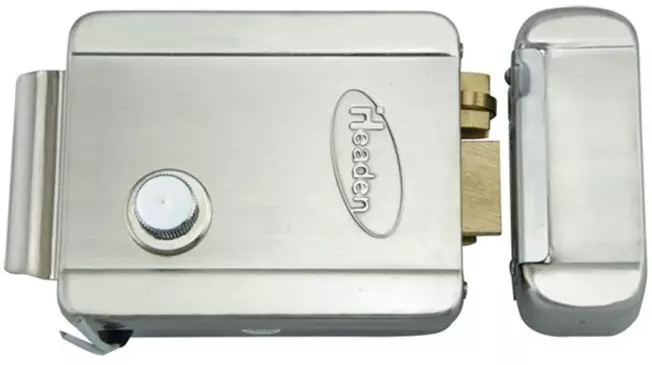

三. 電控鎖、靜音鎖、電機鎖：

      電控鎖缺點：沖擊電流較大，對系統穩定性沖擊大，開門時 “啪”的一聲，噪音比較大。安裝不方便，經常需要專業的焊接設備，點焊到鐵門上。施工時要注意，開門延時不能長，隻能設置在1秒鍾以內，如果時間長，有可能引起電控鎖發熱損壞。

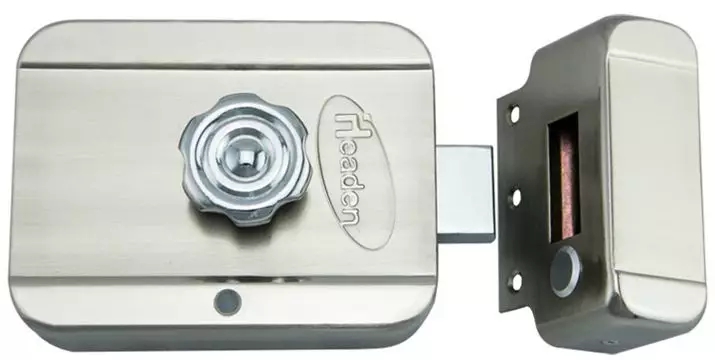

      針對噪音較大 的缺點，設計出新款的 “靜音電控鎖”，簡稱 “靜音鎖”。

      另一種聲音更小的電鎖，他不再是利用電磁鐵原理，而是驅動一個小馬達來伸縮鎖頭。一般稱電機鎖或靈性鎖。

      電控鎖、靜音鎖、電機鎖主要用于小區單元門，銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙打開。

安裝基本常識

      門禁安裝難點在于 電鎖安裝，裝什麽電鎖主要由門決定

      所以，最基本的問題是， “你們是什麽門”

      簡單的分，門可分為玻璃門、木門 /金屬門（防盜門）

1.玻璃門

      隻要條件允許，均建議安裝“電插鎖”

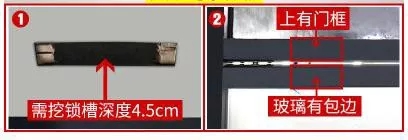

      所謂條件，指上門框的垂直厚度大于4.5cm

      電插鎖是暗裝，要将鎖體埋入門框內，上圖是電插鎖最常見的安裝方式，要求玻璃門上下均有包邊

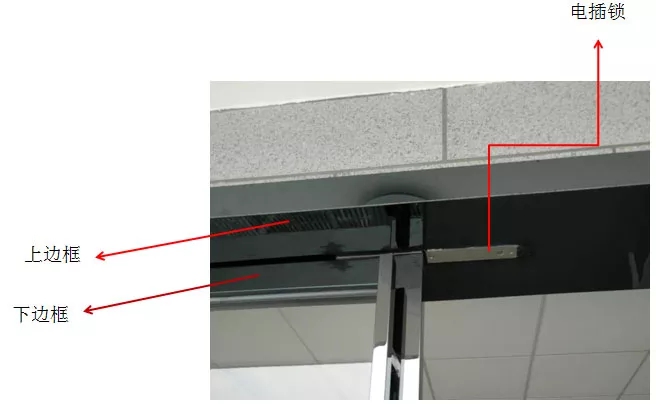

1.1 上下均有包邊的 玻璃門

      最常見的電插鎖安裝方式

      不需要使用任何額外的配件

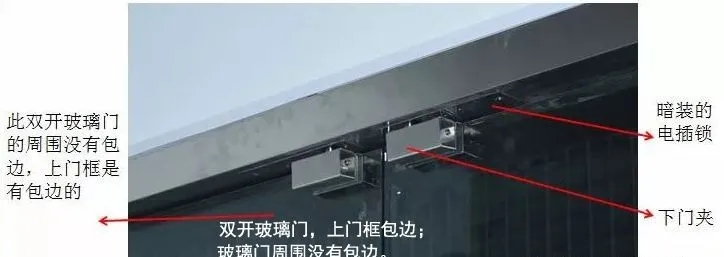

1.2 有上邊框，無下邊框的玻璃門

      下無包邊，所以借助 “下門夾” 固定鎖孔

1.3 上下無邊框的玻璃門

      需借助 “上門夾”固定電插鎖，“下門夾”固定鎖孔

1.4 說明事項

      電插鎖的優點：暗裝顯得美觀，能 180度內外開門。

      缺點：不如磁力鎖結實耐用，挖鎖孔，施工比較繁瑣。

2. 木門，金屬門（防盜門）

      建議安裝磁力鎖

      磁力鎖優點：結實耐用

      磁力鎖缺點：隻能 90度開門，即隻能內開或外開。

2.1 無輔助支架的挂式安裝

      無須支架，是最常見的安裝方式

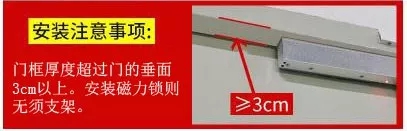

      要求門框超過門的垂面 3cm以上的

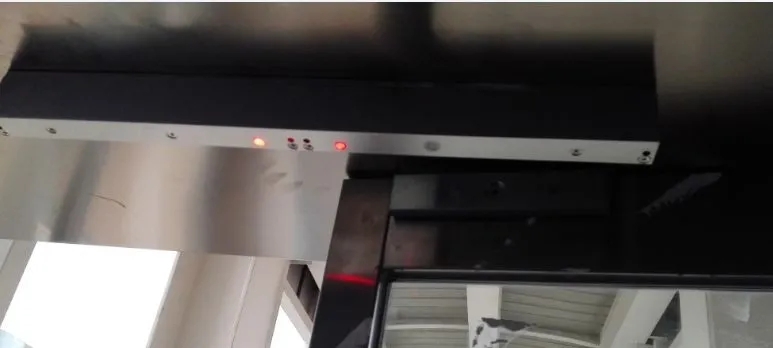

      挂式安裝典型圖片展示如下：

2.2 L支架輔助挂式安裝

      當門框不夠寬時，借助 L支架拓展門框寬度，讓磁力鎖得以“挂起來”

2.3 內開門，ZL支架輔助安裝

      挂式安裝，鎖的方向與開門方向是相反的，如門向內開，鎖則裝外面，如門向外開，鎖則裝在裏面。

      有時內開門，因為美觀上的考慮，不希望鎖裝在外面，這時隻能借助 LZ支架輔助安裝。

3. 玻璃門安裝磁力鎖

      有些大型的玻璃門，用電插鎖就不合适了，因為不如磁力鎖結實

      如果上下門框都有包邊的話，将其看作是木門即可

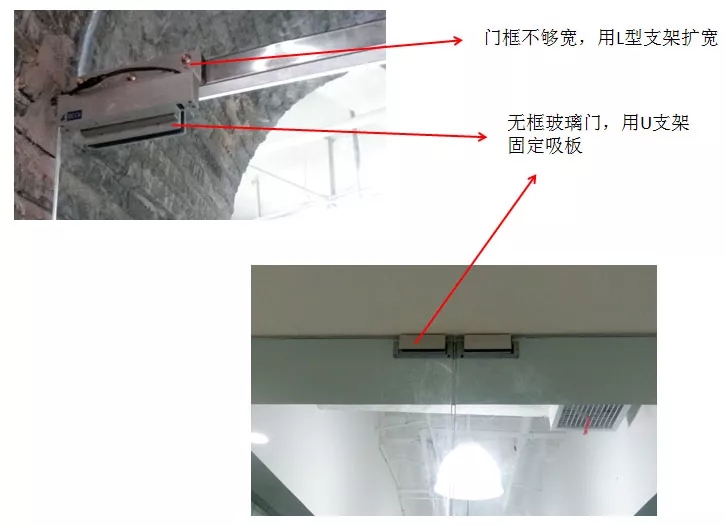

      下無邊框（無包邊）的玻璃門，需要使用輔助 U型支架

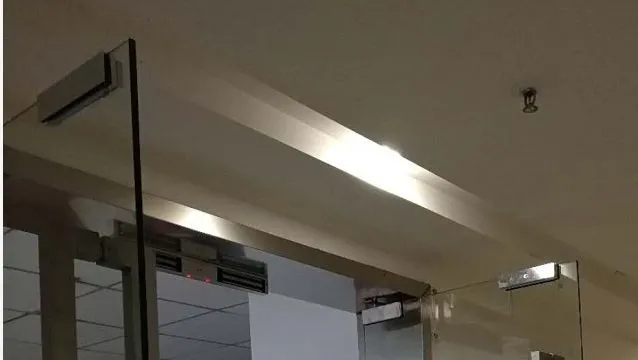

      圖解：磁力鎖在玻璃門上的挂式安裝，門框夠寬，無需支架
