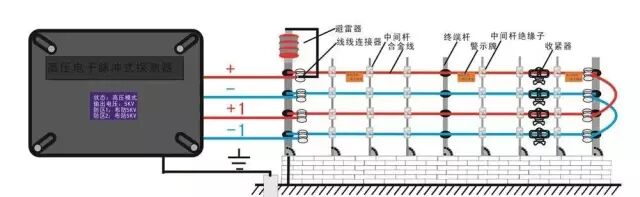

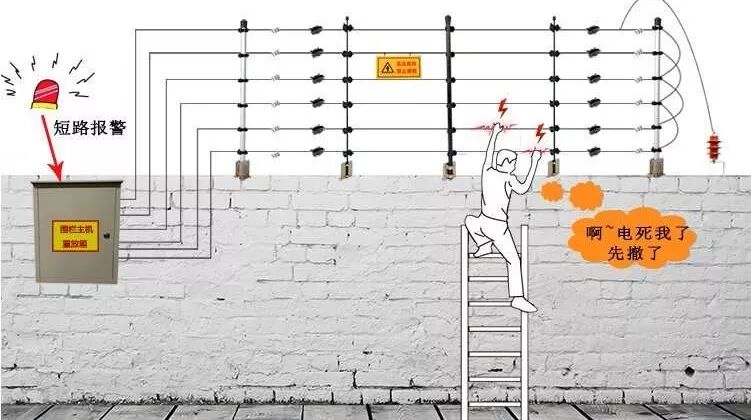

電子圍欄系統作為周界防範系統的一個子系統,已經廣泛應用于各個行業領域,但是對于新手來說,剛接觸電子圍欄系統,不知道怎麽安裝?那麽多組成件如何進行安裝呢?今天就給大家簡單的介紹一下
考察電子圍欄裝設地點的設置:要求電子圍欄與地下、空中等方位的電線、管道無沖突;圍欄附近的範圍內無雜物;圍欄裝置裝設地點附近是否存在強幹擾源(如發射台等高頻設備),若有,則在施工圖中标明信号線必須采用屏蔽雙絞線。
一、确定周界圍欄安裝角度(與牆頂面的夾角)
根據現場的情況及甲方要求确定周界圍欄角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和傾斜方向(內傾式、外傾式、垂直式或水平式安裝)。
根據周界環境:居民區、學校附近建議為內傾或垂直安裝,空曠地帶建議為外傾,圍牆高于2.5米時可以采用水平安裝;根據保護對象:防止外界入侵時建議為外傾式安裝,防止內部翻越時建議為內傾式。
二、組裝承力杆及承力杆絕緣子
1、将承力杆絕緣子用自攻型螺絲固定在承力杆上,注意方向一緻。
2、如圖:用螺絲将承立柱固定在萬向底座上萬向底座分為16個孔可根據孔位調整安裝角度。(注意:圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直,安裝傾角符合1項要求)。
三、組裝終端杆及終端杆絕緣子
1、将終端杆絕緣子用終端絕緣子固定夾固定在終端杆上。注意方向一緻。在拐彎或落差時要巧妙運用終端杆絕緣子及終端杆。
2、 用螺栓将終端杆固定在兩個萬向底座之間。
3、有圍欄控制器的地方應在終端杆頂部加入一條或兩條(相互垂直)避雷器固定件。
四、中間收緊器的使用說明
中間收緊器是一直挂在前端圍欄上的,安裝合金絲時,把合金絲從中間緊線器側面的圓孔穿入,再對準并穿過其中間的中縫,最後通過另一側面的圓孔穿出。
五、圍欄終端杆的安裝
1、确定圍欄撐杆的具體位置:在圍牆頂部用沖擊鑽打孔,用M10×100(中間杆可用M8×80)強力膨脹螺栓将撐杆固定在合适的位置。
2、每隔5米放置一根中間承力杆,或其它有必要的位置加裝中間承力杆。
3、每個拐角處以及防區的兩端,不大于100米時或者其他拉力比較大而有必要的位置裝置終端杆,分區處應從兩個方向安裝絕緣子。

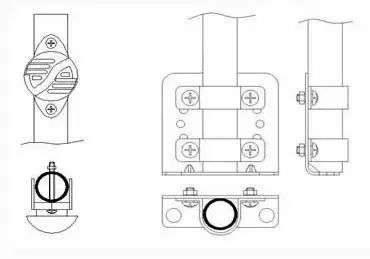

終端杆組裝安裝示意圖

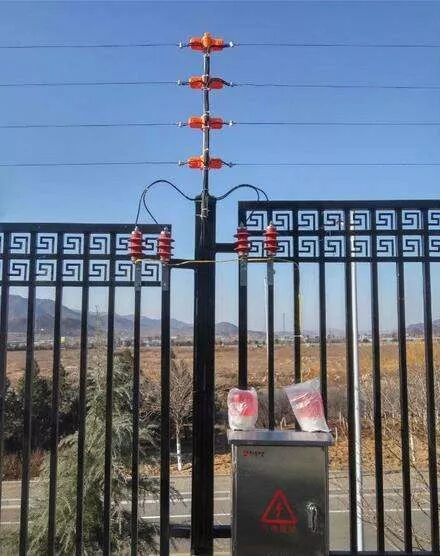

六、避雷器的安裝

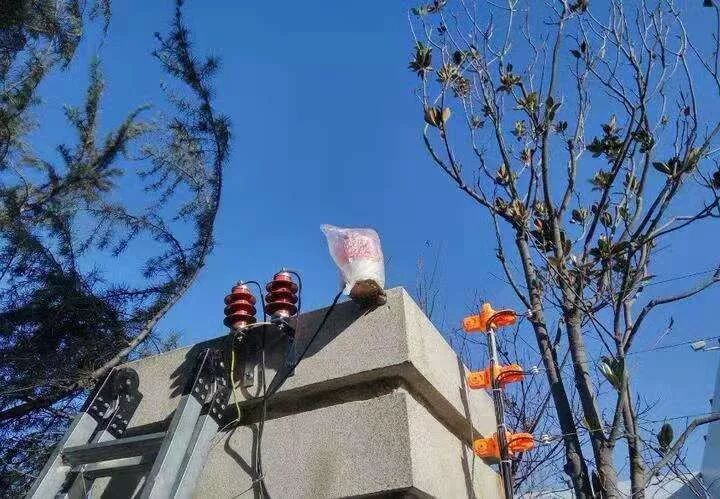

避雷器應先通過自身的螺母固定在避雷器安裝支架上面,避雷器通常安裝在脈沖主機的上方,每一個防區安裝一對避雷器。
七、圍欄線的安裝
1、原則:
1)一個防區為一個串聯回路,自主機到電子圍欄必須串聯,不得并聯。導線跨接處,必須使用耐高壓導線連接,以免造成間隙不夠大或短路等現象。
2) 接地的原則,接地點一般選擇在電子圍欄的末端,但是,當防區加入避雷器時,避雷器的接地點應在電子圍欄的始端。
3) 強電及避雷器必須有良好接地,接地電阻<10Ω。
4) 強電與弱電接地必須分開并≥4m 。
2、安裝要點:
1) 圍欄線應采用分段安裝的方式固定,同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。
2) 展放合金線:采用放線架或适當方式放線,切莫任意放,以免出現打結和不平整現象。可以四根同時展放,但注意不要交叉。

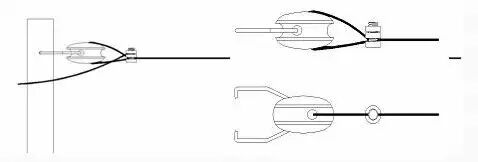

3) 緊線:将合金線的一端用線線連接器(或自我纏繞)固定在一端終端杆絕緣子上,然後将4根合金線對應放入中間杆絕緣子或承力杆絕緣子的線槽內,最後穿入緊線器,用力将合金線拉緊并用線線連接器(或自我纏繞)固定在另一端的終端杆絕緣子上。然後調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。
八、接地體制作
每個主機下必須打入一個接地體,每隔100m設置一接地體,接地體标準:大于40×40×4×1500mm(有M10以上的接地螺栓或孔)标準鍍鋅接地角鐵,垂直打入地下,接地體與避雷器支架、升壓器接地端可靠連接,接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離,并且必須有>4m的距離。
九、RS485信号控制線,圍欄控制器電源線的鋪設
若有預埋管道則可直接利用,否則利用PVC管進行穿管敷設,敷設要求符合管道配線要求,管道中主要有:RS485信号控制線RVSP2×0.75mm?圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm的護套線(從主機并接到每個圍欄控制器上,距離超過600m需加大線徑)。
十、警示牌的安裝
安裝“電子圍欄 禁止攀登”警告标識牌一塊,可以用合金線固定在圍欄線上。
十一、圍欄控制器(主機)的安裝
1、将圍欄控制器安裝于圍欄下方、圍欄分區處(圖紙中标定的位置),使圍欄控制器與圍欄間隔為40cm左右,用膨脹螺栓固定于牆上。
2、将圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地(弱電接地,于通訊線屏蔽層相連),與高壓圍欄接地(強電接地)相互隔離,避免幹擾。
3、将圍欄控制器的高壓引線通過PVC配線管與圍欄相接,接頭處應采用線線連接器(或自我纏繞)可靠連接。
4、RS485總線、報警輸出線、及電源線與高壓線分開,使用單獨的配線管。
5、将高壓避雷器可靠連接于周界圍欄起始端與地線之間(注意防水方向)。
十二、主機與鍵盤間為RS485通訊
主機與鍵盤間用RVSP2*1.0線攬連接既可。
