數據中心機房精密空調系統

作為數據中心機房一大重要組成部分，制冷系統一直擔當着“幕後人員”的角色。即使在寒冷的冬季，也要确保制冷系統的正常運行來保證所有設備的正常運行。作為制冷系統的核心成員——機房精密空調，運維人員必須十分了解其構成和性能，才能高效維護整個制冷系統，保障機房的穩定運行。

模塊化數據中心産品中采用的機房精密空調主要由壓縮機、蒸發器、加熱器、風冷冷凝器、控制器、加濕罐、膨脹閥、視液鏡、空氣過濾器、過濾網等部件組成，能實現群控、自動報警、自動控制及顯示等功能。

數據機房精密空調具有高效節能性，壓縮機具有較高的能效比。好的空調壓縮機應該 具有過載保護裝置、超高壓報警、低壓報警、防凍結保護，具備防液擊功能。

      換熱器

蒸發器具有較高的換熱效率、較好的耐腐蝕性、較長的使用壽命，配置V型或A型蒸發器，換熱盤管采用親水膜鋁箔套高換熱效率銅管，鋁箔采用開槽片。冷凝器為平闆式設計，采用鋁箔套高換熱效率銅管，鋁箔采用波紋片。

      風機

室內風機采用直聯式後傾無蝸殼離心EC風機，下送風機房空調配置EC下沉式風機，滿足機房空調各類運行條件。室外風機采用無級調速冷凝風機，能夠根據冷凝器壓力自動無級調節風機轉速，達到節能降耗的效果，可滿足室外環境運行溫度-40~+45℃。

空氣過濾器

空氣過濾器采用大面積高容量低風阻多褶闆式初效過濾器，過濾器形狀為“W”褶皺型，過濾器面積與表冷器面積相同，達到最長維護周期。過濾器安裝在機組內部，打開機組前門即可實現正面抽拉式維護。過濾器保證機房的潔淨度達到GB 50174—2017《數據中心設計規範》标準：每升空氣中大于或等于0.5μm的塵粒數，少于17600粒，滿足G4标準。空氣過濾器安裝在蒸發器迎風側，能實現從機組正面抽拉，便于更換。

       加熱器

采用PTC陶瓷電加熱，最高表面溫度不超過250℃，安全無明火。

       加濕器

       采用安全性和可靠性高的紅外加濕系統，可重複使用或長期使用，适應各類水質環境。數秒內可産生蒸汽，配置有液位保護開關，不鏽鋼加濕水盤。加濕器可以重複利用實現長期使用，加濕器能直接使用未經二次軟化的自來水源。

滿足遠程監控功能，具備RS485或以太網接口通信接口，支持Modbus通訊協議，系統具備至少32台機組聯動控制功能。通過機組內的控制器，可使各機組自動輪換工作，以達到各機組工作時間基本相同。當群控功能失效，可以保證單機自動接管運行。空調都具有相同的完整的電腦控制系統，不允許同一場地中，某一台帶有完整的可以進行監控的主闆，而其他機組的控制系統沒有監控功能，僅能串聯在這台主機上，通過這台主機進行遠程監控。

報警功能

數據中心機房 精密空調具有風機故障檢測、加濕故障及加熱器過熱等報警及故障診斷、告警記錄功能，具有自動保護、來電自動重啓動等功能；具有大容量的故障報警記錄儲存功能及維護提示設定。

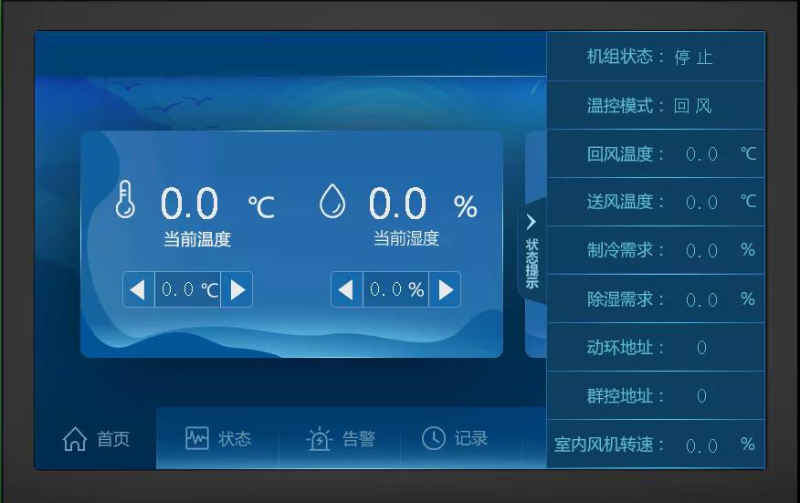

      每台空調機組均設有自動控制系統，采用先進的模糊邏輯控制或PID調解技術，能按機房要求的溫度、濕度自動調解與控制機組的運行。系統可提供本地和遠端兩種控制模式。配置7英寸觸摸彩色液晶屏；具有溫濕度曲線顯示功能及多級密碼保護功能；機組配濾網堵塞報警開關。

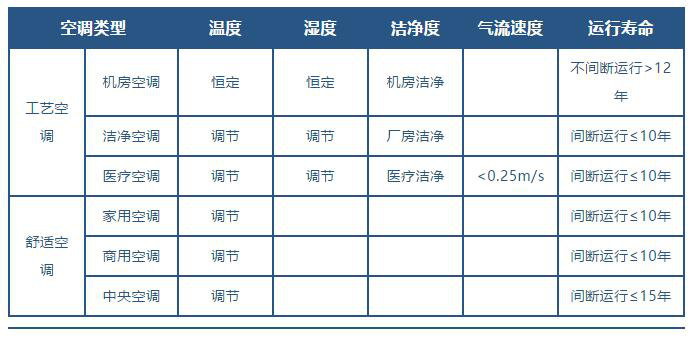

數據中心精密空調與傳統舒适性空調的區别

由圖中可以看出，機房精密空調在設計上與傳統的舒适性空調還是有很大區别的，其中要求溫度恒定、濕度恒定，保證機房潔淨要求。

機房精密空調的優勢

1. 濕度小，不易産生靜電

傳統的舒适性空調主要是針對于人員設計，送風量小，降溫和除濕同時進行。而機房內顯熱量占全部熱量的90%以上，濕量很小。因此采用舒适性空調肯定會造成機房內相對濕度過低，使得設備內部電路元器件表面積累靜電，産生電流從而損壞設備、幹擾數據傳輸和存儲。

2. 送風量大，空氣循環好

傳統的舒适性空調換氣次數少，灰塵容易在機房設備內部産生沉積，對設備本身産生不良影響。采用機房精密空調送風量大，空氣循環好。同時因具有專用的空氣過濾器，能及時高效的濾掉空氣中的灰塵，保持機房的潔淨度。

3. 換氣次數高，設備都能平均得到冷卻

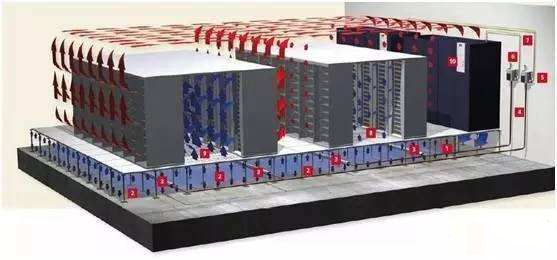

傳統的舒适性空調風速低，隻能在送風方向局部氣流循環，不能在機房形成整體的氣流循環，機房冷卻不均勻，使得機房內存在區域溫差。發熱設備因擺放位置不同而産生局部熱量積累，導緻設備過熱損壞。而機房精密空調送風量大，機房換氣次數高（通常在40～60次/小時），整個機房內能形成整體的氣流循環，使機房內的所有設備都能平均得到冷卻。
