網絡布線中的光纜、終端盒、尾纖的作用和接法是什麽?
來源: 綜合布線 作者: 四川協和林 發布日期: 2019-11-12

網絡布線中,通常室外(樓宇之間連接)使用的是光纜,室內(樓宇內部)使用的是以太雙絞線,那麽,樓外的光纜傳輸媒介與樓內以太網傳輸媒介之間如何轉換?其中,又用到了什麽設備?它們的作用是什麽?之間的關系又如何呢?

網絡布線

連接關系

步驟1:室外光纜光纜接入終端盒,目的是将光纜中的光纖與尾纖進行熔接,通過跳線,将其引出。

步驟2:将光纖跳線接入光纖收發器,目的是将光信号轉換成電信号。

步驟3:光纖收發器引出的便是電信号,使用的傳輸介質便是雙絞線。此時雙絞線可接入網絡設備的RJ-45口。到此為止,便完成了光電信号的轉換。

說明:現在網絡設備有很多也有光口(光纖接口),但如果沒有配光模塊(類似光纖收發器功能),該口也不能使用。

網絡布線

光纜終端盒、尾纖的作用和接法

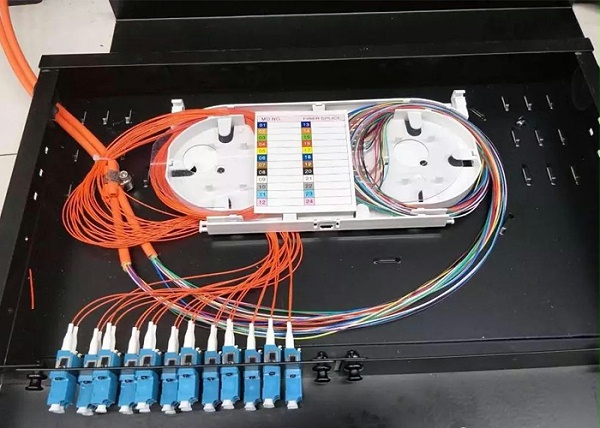

光纜終端盒作用:終接光纜,連接光纜中的纖芯和尾纖,光纜終端盒內部結構,如圖所示。

例如:一根4芯的光纜(光纜中有4根纖芯),那麽,這根光纜經過終端盒,便可熔接出最多4根尾纖,即往外引出4根跳線。上圖 ,隻熔接了2根,也就往外引出了2根跳線。

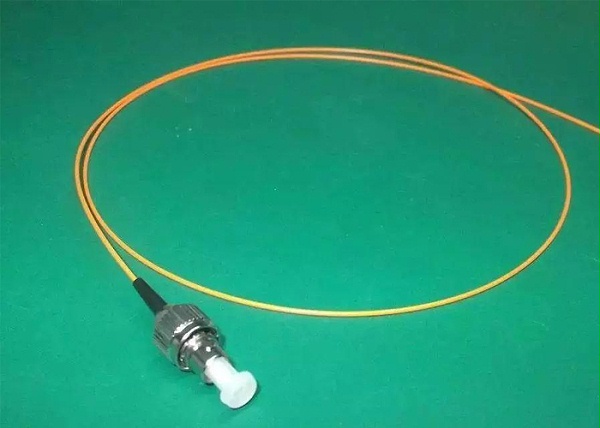

尾纖:一端有連接頭,另一端是一根光纜纖芯的斷頭。通過熔接,與其他光纜纖芯相連。

尾纖作用:主要是用于連接光纖兩端的接頭。尾纖一端跟光纖接頭熔接,另一端通過特殊的接頭跟光纖收發器或光纖模塊相連,構成光數據傳輸通路。

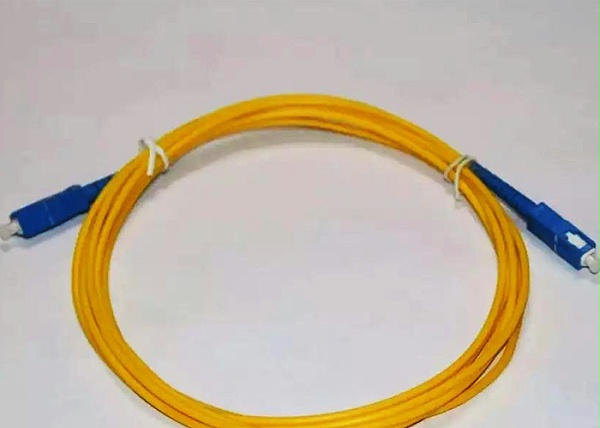

一般我們購買不到純粹的尾纖,而是如圖所示的跳線,中間一剪開,便成了尾纖。

網絡布線

名詞解釋

尾纖:用在終端盒裏,連接光纜中的光纖,通過終端盒耦合器(适配器),連接尾纖和跳線。

跳線:跳纖兩頭都是活動接頭。起連接尾纖和設備作用。

光纖耦合器:是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤。

光纖終端盒:是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備。

光纜接續盒:是兩條光纜對接成一條長的光纜用的。他們之間是不能互換使用的,光纜與光端機之間是通過光纖終端盒連接的,也就是光端機上隻能插尾纖。

關于終端盒和熔接盒是否可以這樣理解?在其中光纖的兩個頭熔接,隻不過前者是光纜和尾纖的熔接,後者是光纜之間的熔接。

接續盒和終端盒是不一樣的接續盒是全密封的可以防水但是它無法固定尾纖,終端盒不防水,內部結構一邊可固定光纜,一邊可固定尾纖。

耦合器隻能連接兩條尾纖并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光纜和尾纖之間是用熔接機熔接的是死的。

尾纖與跳線有什麽區别?把跳線一分為二可以做為尾纖用麽?尾纖隻有一頭是活動接頭,跳纖兩頭都是活動接頭,接口有很多種,不同接口需要不同的耦合器,跳纖一分為二可以做為尾纖用。
