網絡數據機房建設所需的準備

來源: 機房建設公司 發布日期: 2020.11.05 作者: 四川協和林

1、本标準适用對象:中小學、幼兒園。

2、本标準适用于學校數據機房新建,改建和擴建項目。

3、數據機房建設除執行業标準外,應符合國家現行的标準、規範和指标規定。參考的依據有:

國家标準《電子計算機機房設計規範》(GB50174-93)

國家标準《計算站場地技術要求》(GB2887-89)

國家标準《電子計算機機房施工及驗收規範》(SJ/T30003-93)

國家标準《計算機機房活動地闆的技術要求》(GB6650-86)

國家标準《計算站場地安全技術》(GB9361-88)

國家标準《電氣裝置安裝工程接地裝置施工及驗收規範》(GB50169-92)

中華人民共和國公共安全行業标準GA/T75-94《安全防範工程程序與要求》《中華人民共和國計算機信息系統安全保護條例》

一、數據機房場地技術指标

1、選址:機房必須具備防塵、防潮、防雷、抗靜電、阻燃、絕緣、隔熱、降噪音等物理環境,防盜設施齊全,應避開強磁場的幹擾,應選擇設在建築物的中間層,方便管理和布線。避免設在最高層、地下室和用水設備下層。

2、組成:數據機房包括主機房和輔助房。主機房是存放各類服務器、網絡設備、機櫃等重要設備的專用房間;輔助房用于存放UPS電源、維護工具等設備,輔助用房根據實際情況可與主機房合并使用。

3、面積:根據學校規模和實際應用需求确定網絡數據機房大小,主機房原則上面積不小于20m2,層高不低于2.8m,能滿足現有各類設備的存放要求,并為今後的發展預留可擴展的空間。

計算公式:S=KA(S-指機房面積;K-指系數,取4.5-5.5 m2/台(架),A-指設備台(架)總數)

4、管理員辦公室必須與主機房分離,面積根據人員、設備及需要而定。

二、數據機房裝修工程

1、吊頂:數據機房應采用金屬天花闆吊頂,梁、頂應做防塵處理。

2、牆體:牆面應進行隔音、防火、防水、防塵、防輻射和屏蔽處理,牆面刷高檔防火乳膠漆。

3、隔斷:機房內區域間隔牆應采用12mm防火鋼化玻璃隔斷。

4、地面:機房地面必須平整。并做防水處理。地闆采用架空防靜電可拆卸地闆,高度為15cm至35cm之間。

5、門窗:在主機房進出口應安裝防火防盜門,機房窗戶應安裝防盜防護窗,同時外窗安裝防水雨棚來防止雨水濺入,窗簾采用雙層結構,外層應采用防光隔熱窗簾材料,避免陽光直接照射。

6、照明: 一、主機房的平均照度不低于300lx(距地面0.3m處); 二、基本工作間、輔助房間的平均照度不低于150lx(距地面0.3m處)。平均照度(Eav)= 單個燈具光通量 Φ×燈具數量(N)×空間利用系數(CU)×維護系數(K)÷地闆面積(長×寬)。

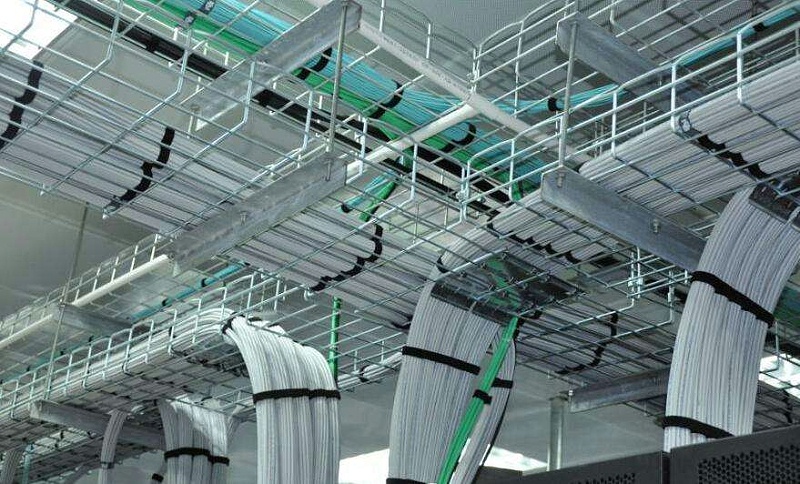

數據機房建設

三、數據機房供配電系統

1、供電:供配電系統是機房整個工程的重點,采用雙回路供電(照明、空調等通用設備由市電供電,服務器等專用設備經UPS後供電,所有線路分相獨立走線)。機房采用獨立接入的三相五線制或單相三線制電源。有條件的學校可為數據機房配備獨立的發電機。

2、配電櫃:機房應分别設立市電和UPS配電櫃,配電櫃應顯示各相輸入、輸出電壓、電流強度等基本信息,标明各開關的用途。

3UPS配置:UPS作為數據機房建設的基本設備,各校應采購UPS設備為機房提供穩定、持續的供電,并在斷電情況下保障機房一定的供電時間。UPS容量應是總用電功率的1.5倍進行預留,在線備用時間應大于2小時(ups放電時間計算公式:負載的有功功率×支持時間=電池放出容量×電池電壓×ups逆變效率)。

4、插座:固定插座分為UPS插座和市電插座,移動插座應采用标準的220V,16A防浪湧插座。機櫃采用UPS供電,機櫃之間插座不能共用。所有插座都必須獨立分相走線。原則上每個機櫃應配備兩個UPS插座和一個市電插座。

5、電纜:電纜應選擇符合國家标準的高質量銅芯線纜,主幹進線截面積至少達10平方毫米,UPS插座電源線截面積為4 平方毫米,照明用電源線截面積可用2.5 平方毫米,3P空調插座電源線截面積至少達4平米毫米。線纜應置于橋架或PVC管內,防止電磁幹擾設備,并标明去向和功能,方便維護。

四、數據機房綜合布線系統

1、布線:應采用綜合布線系統,包括工作區子系統、水平子系統、管理子系統布線,線路鋪設可采用上走線或下走線方式。上走線還要采用線路固定架,走線要全部經橋架或PVC線槽。工作區子系統、水平子系統采用超五類或六類非屏蔽雙絞線,管理子系統采用RJ45配線架及光纖終端盒,統一管理。主幹線路要有冗餘。強電、弱電單獨走線,彼此盡量不要交叉。

2KVM:對服務器操作原則上采用KVM或集成遠程管理端口進行統一管理。

3、機櫃:數據機房采用機櫃方式統一管理,網絡設備、服務器、配線架等設備統一安裝到機櫃裏面。機櫃應整齊排放,機櫃與牆體的距離不小于0.6m(如房間面積允許,宜留1m),方便管理和維護。服務器機櫃标準:1000*650*2000,交換機機櫃标準:800*600*2000。

4、标簽:機房所有設備和線路都必須貼标簽,明确去向和作用。

第六章 數據機房設備配置指标

5、交換機: 數據機房應至少采用可網管快速以太網交換機,能滿足整個校園網的數據交換,設備的日常負載應保持在其最大負載能力的20-40%之間。

6、路由器:作為校園網的總出口設備,其路由轉發能力滿足學校各種應用所需的帶寬要求,設備的日常負載應保持在其最大負載能力的10-30%之間。該設備也可由三層交換機或防火牆代替。

7、服務器:數據機房的服務器應至少滿足學校各種應用所需的計算能力和承載空間,應用需求應占服務器最大負載的40%以內。

8、存 儲:數據機房的實際數據使用空間應保持在總存儲空間的50%以內,重要的數據應采用實時備份,有條件的學校可采用高速、大容量設備實現集中存儲。

9、軟 件:數據機房基本軟件包括操作系統、數據庫系統、設備管理系統、流量監控系統、病毒防治系統等,應盡量采用正版軟件。

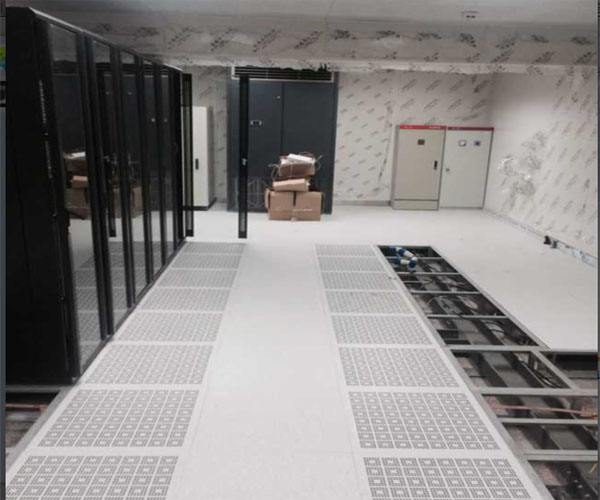

數據機房建設

五、數據機房信息安全配置指标

1、防火牆: 數據機房可采用硬件或軟件防火牆,配置防火牆的原則是根據網絡規模、實際并發連接和流量選擇設備的類型。

2、入侵防護: 有條件的學校可配置入侵防護系統,入侵防護系統必須與防火牆保持聯動,形成一個防護體系。

3、上網行為管理: 數據機房必須具有可控制本區域用戶上網行為的管理系統,該系統可以采用本地或遠程(區域統一平台)的方式,可實現網絡行為監測、記錄、控制等功能。

4、殺毒軟件:數據機房做為本區域病毒防治的核心應選用網絡版殺毒軟件,并設置準入門檻來規範和約束網絡用戶的客戶端使用行為。

六、數據機房安防系統

1、門禁系統:有條件的學校可以安裝門禁系統,通過感應卡或密碼能夠自動識别持卡人身份,自動記錄人員進出的時間、地點和卡号等信息。

2、監控系統:學校必須安裝網絡監控攝像機和溫濕度監控系統等設備,構成一套完整、先進的全數字化安全防範和監督系統。

3、消防設備:配備應急照明設備、維修工具和氣體滅火器(嚴禁使用幹粉和泡沫滅火劑)。

4、電磁輻射防護:數據機房管理人員必須配備專業的電磁輻射防護服。

七、數據機房空調系統

1、溫度:數據機房必須達到恒溫、恒濕等基本運行條件,機房溫度不高于25℃,同時必須配置溫度報警系統。

2、濕度: 數據機房相對濕度應保持45%-65%,達到中華人民共和國國家《計算站場地技術條件》标準A級水平。

3、空調:數據機房必須安裝兩台以上空調設備,并配備空調自動控制系統,确保24小時不間斷運行。有條件的學校可配置精密空調。

八、數據機房防雷系統

1、接地:建設大樓必須安裝室外的獨立接地體,機房機櫃必須接地,接地可單獨接地或與同大樓共用接地體。

2、防雷:主要包括建設物內、外兩層防護措施,外部防護由建設物自身防雷系統承擔,網絡數據機房金屬線纜必須作防浪湧處理。由于機房設備的特殊要求,為了消除雷擊和過電壓的危險影響,必須在機房的配電櫃內單獨安裝靈敏度高的電源二級防過電壓防雷保護系統,機房電源系統至少二級防浪湧處理,重要負載末端防浪湧處理。
