無線網絡基礎知識及安裝調試

來源: 網絡系統 發布日期: 2020.10.22 作者: 四川協和林

1、什麽是AP?

答:  AP--無線訪問接入點(WirelessAccessPoint)
AP就是傳統有線網絡中的HUB,也是組建小型無線局域網時最常用的設備。AP相當于一個連接有線網和無線網的橋梁,其主要作用是将各個無線網絡客戶端連接到一起,然後将無線網絡接入以太網,從而達到網絡無線覆蓋的目的。

AP還分 “瘦”和“胖”?

AP(FITAP):

也稱無線網橋、無線網關,也就是所謂的“瘦”AP。

通俗理解瘦AP:本身并不能進行配置,需要一台專門的設備(無線控制器)進行集中控制管理配置。

控制器+瘦AP+路由器架構,一般用于無線網覆蓋,因為在AP數量衆多的時候,隻通過控制器來管理配置,會簡化很大的工作量;

AP(FATAP)

業界所謂的胖AP,也有人稱之為無線路由器。無線路由器與純AP不同,除無線接入功能外,一般具備WAN、LAN兩個接口,支持地址轉換(NAT)功能,多支持DHCP服務器、DNS和MAC地址克隆,以及VPN接入、防火牆等安全功能。

2、什麽是AC?

答:無線控制器(Wireless AccessPoint Controller)是一種網絡設備,用來集中化控制局域網內可控的無線AP,是一個無線網絡的核心,負責管理無線網絡中的所有無線AP,對AP管理包括:下發配置、修改相關配置參數、射頻智能管理、接入安全控制等。(目前市面流通的所有AC和AP都是相同
廠商的才能相互管理)

3、什麽是POE供電,什麽是POE交換機?

答:POE (PowerOver Ethernet)POE 也被稱為基于局域網的供電系統(PoL,Powerover LAN ) 或有源以太網 ( Active Ethernet),有時也被簡稱為以太網供電,指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下,在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信号的同時,還能為此類設備提供直流供電的技術。POE技術能在确保現有結構化布線安全的同時保證現有網絡的正常運作,最大限度地降低成本。

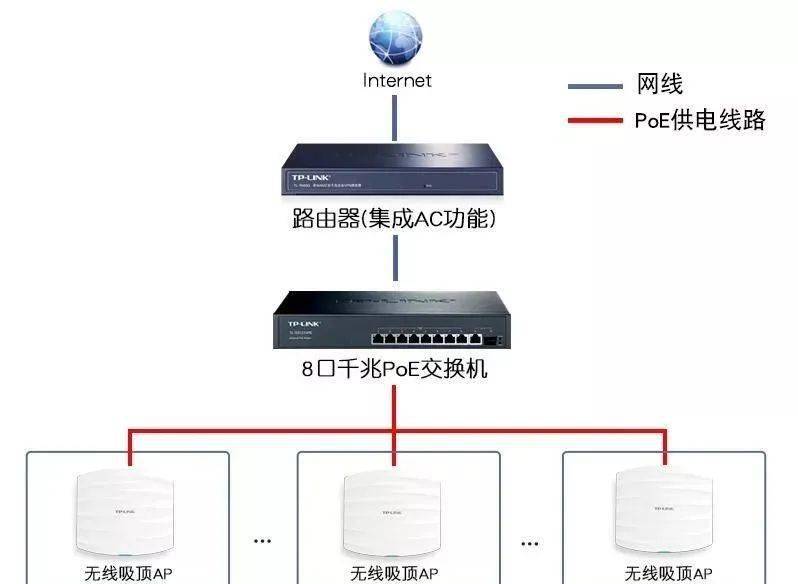

市場大衆應用--POE 交換機:POE交換機就是除了能提供普通交換機所具有的傳輸功能,還能給網線的另一端設備提供供電功能。供電+數據傳輸一體化,不需要另加供電模塊或者 POE供電模塊為設備供電,一根Cat.5線完成所有工作。

87058676f2b44bedaaf5dd53f2fbdec0

POE供電"标準"與"非标準"差異

•    标準poe : 依照IEEE802.3af/at規範制定,需要先偵測受電端25K特征電阻,進行握手,握手成功,才供電;否則僅通數據。
•    舉例:将POE供電器插到計算機網卡,不會燒毀計算機網卡僅可以正常上網因為數據可通過。
•    非标準POE:也叫強供型,交流電一通電即供電;非先偵測受電端,不進行握手,直接48V或54V供電。
•    舉例: 将POE供電器插到計算機網卡,可以正常上網,但是不協商直接供電48或54V,有可能會燒毀設備。

市面上大體分48V、24V和12V等幾種輸出電壓(DC)

4、部署一個無線工程都需要哪些軟硬件?

基礎硬件:路由器 POE交換機 AC控制器無線AP

高端硬件:防火牆路由器流量及行為管理旁路主交換機樓層交換機 POE交換機 AC控制器無線 AP

5、AP的功率是不是越大越好?

答:不是,AP的功率越大,代表發射的信号強度越高,從字面上理解,會将您引到誤區,信号越強當然越好了,但是信号強是針對本身而言,整個無線網絡中傳輸信号是雙方的,發射端與接收端都會相互傳輸數據,發送端信号過強,勢必會影響接收端回傳數據,這樣就會造成網絡傳輸延遲或丢包等現象。

通俗理解:

一個空間內,你和另一個人在同時對話,對方的聲音過大,你的聲音很小,就會造成對方聽不到你在說什麽,從而影響通話質量。

6、在一個大型無線工程內,關鍵的點和最需要注意的地方是什麽?

工程角度關鍵點:

a、設計

實際施工圖,确定布線的走向位置,需要考慮諸如:隐蔽性,對建築物破壞(建築結構特點),在利用現有空間同時避開電源線路和其他線路,現場情況下的對線纜等的必要和有效的保護需求。

b、路由器的位置

路由器一般選用在地下的弱電間(遠離強電間,避免強電磁幹擾),注意通風,保持幹燥,最好配有機櫃,與核心交換機放在一起。

c、POE供電交換機的位置

POE交換機位置選擇要合理,位于AP點位中間位置,減少走線成本,縮短交換機到AP距離

d、AP位置選擇

AP的點位布設選擇場景的中心地帶,向外圍輻射狀布設。AP件的覆蓋範圍要重疊,減少信号盲區。AP距離POE交換機距離不要超過80米(正品安普網線為例)

e、網線的鋪設

網線作為網絡信号的傳輸載體,在鋪設過程中要注意線路的保護,不要出現折斷或者死角,必要情況下要穿鐵管或者放在屋頂橋架內。特别注意的是原理高壓電線,減少對信号的幹擾

實操調試及後期維護角度注意事項:

a、外網及路由:外網線接入到位,确保線路正常上網條件,接通路由,保證路由本身能夠正常上網通信,施工時接通主交換及施工樓層交換,保證主幹網絡通信正常。

b、調試對講機:調試階段需要跟商場借調一套對講設備,方便進行調試工作。

c、施工及調試階段,需對AP、交換機、網線、等施工調試硬件預留有足夠備件。

d、施工圖:每次施工前,請施工方給我方員兩份施工圖。

施工網絡拓撲圖:要求,詳細樓層交換機、路由信息及位置,每層AP等硬件個數和連接方法。

施工設備連接線标識圖:要求,路由和交換機及AP連接信息,對應端口等,所有連接線理論大緻網線長度(包括路-交換-AP之間)。

e、施工布線及線标規劃:

信息标識記錄:AP點Mac信息記錄:施工方安放AP位置時需記錄該AP所在樓層号和位置号以及對應Mac信息(注意對應樓層圖AP編号,比如:1樓1号 mac信息  格式為 1F-1 : AC:11:22:33:44:AP )。此信息統一按樓層分布記錄到Word文檔樓層商場施工圖內或者直接手工記錄到施工圖邊側空餘地方,方便後期維護使用。

線标标識記錄:
1)交換機端的輸入輸出線上:需要标明标識或者序号所接線頭是哪個樓層和位置号的AP連接的,(注意對應樓層圖AP編号,比如:1樓1号   格式為 1F-1 ),外網進來的線也要有線标:需要标明”外網接入。
2)所有樓層交換機之間互聯:在交換機的線路互聯線頭端需要标明标識或者序号所接線頭來源。(注意寫上樓層及交換機标注,比如:1樓1号交換機,格式為1F-1 SW)

現場查看已安裝AP 有沒有通電,和正常工作:

施工人員施工完畢,現場全部檢驗所有AP通電正常,通電情況下正常狀态:AP上綠色指示燈長亮,如路由到位并運行情況下,可通過軟件檢測該AP是否正常散發信号及上網。
