說到機房建設裏的 網絡機櫃,大家都不陌生了。 但是說到機櫃裏面的配線架、跳線架、理線架大家都知道怎麽用嗎? 今天咱們就一起學習一下他們各自應該怎麽用!
首先我們來認識一下跳線架:

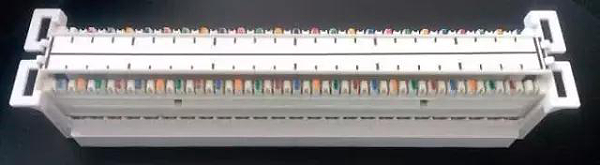

所謂跳線架就是由阻燃的模塊塑料件組成,其上裝有若幹齒形條,用于端接線對,用788J1專用工具可将線對按線序依次“沖壓”到跳線架上,完成語音主幹線纜以及語音水平線纜的端接,一般我們常用的規格有:100對、200對、400對等。
那跳線架怎麽用呢?
我們一般是用在有程控電話的機房裏。電話線接入程控機後從程控機接出來的就是分機号的線。我們把這些線全部卡到跳線架上面去,在從出線架上出線到你的分機号碼上去。我們在配線架上面标上号碼。這樣那部電話有問題了,你檢修的時候查看配線架上面的标号,然後順着線就找到那根線了很容易。如果不用跳線架的話,線都是一團亂麻的,我們又怎麽去進行檢修呢!
運用跳線架能有是什麽作用呢?
1.可以減少交換機等網絡設備接口的損耗。
例如:網絡管理人員會經常插拔線路、測試線路,這樣長時間的會造成交換機結果的松動,連接不嚴密的情況,這時就需要使用跳線架,将來自工作區的網線使用打線器,安裝到跳線架上,然後,制作一小段網線--俗稱跳線,将跳線架與交換機連接到一起,這樣網絡管理人員在測試時,隻需拔掉跳線架一端的RJ-45接口就可以了。而且跳線架比交換機上接口卡要便宜的多。
2. 布線時規整、整潔、漂亮、專業
外貌上,跳線架看起來就像一排排的魚骨頭一樣,也稱為魚骨架。一般是電話連線使用的。跳線架的作用就是為高密度語音數據線纜連接,提供方便快速的端接方式配線方式。跳線架既可以用于牆裝機也可用于立式機櫃。而且跳線架的作用範圍很廣,适用于所有話音通訊系統、多媒體等方面的高速應用。
跳線架一般配合110連接塊才能發揮跳線架的作用。跳線架種類很多,目前市場上提供有腿和無腿的50對和100對兩種選擇;連接塊有4對、5對可供選擇。跳線架的作用也跟跳線架的種類有關,不同種類的跳線架有不同的作用,用戶在綜合布線時要選擇适用的跳線架。
其次是理線器:

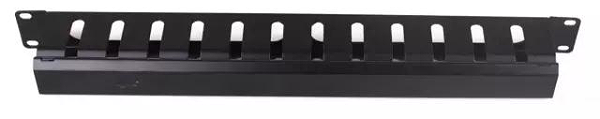

理線器簡單來說就是使水平雙絞線有規律地、平行地進入模塊。因此在今後線路擴充時,将不會因改變了一根電纜而引起大量電纜的更動,使整體可靠性得到保證,即提高了系統的可擴充性。
最後是配線架:
配線架是用于終端用戶線或中繼線,并能對它們進行調配連接的設備。配線架是管理子系統中最重要的組件,是實現垂直幹線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機櫃或牆上。通過安裝附件,配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架。
配線架的用途是那些呢?

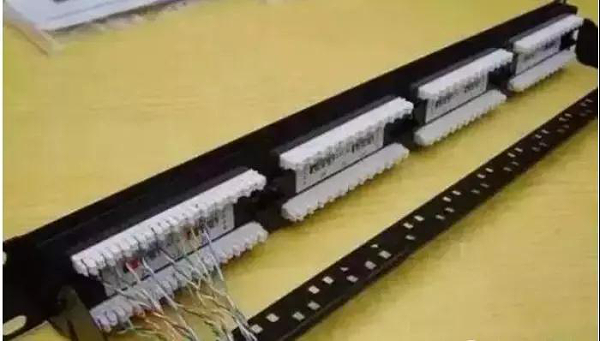

配線架的定位是在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜(超5類或者6類線)進入設備間後首先進入配線架,将線打在配線架的模塊上,然後用跳線(RJ45接口)連接配線架與交換機。
總體來說,配線架是用來管理的設備,比如說如果沒有配線架,前端的信息點直接接入到交換機上,那麽如果線纜一旦出現問題,就面臨要重新布線。此外,管理上也比較混亂,多次插拔可能引起交換機端口的損壞。配線架的存在就解決了這個問題,可以通過更換跳線來實現較好的管理。
例如一棟建築隻有四層,主設備間設置在一層,所有樓層的網絡點均進入該設備間,那麽配線架的數量就等于該建築所有的網絡點/配線架端口數(24口、48口等),并加上一定得餘量;如果,一棟建築有9層,主設備間設置在4層,那麽為了避免線纜超長,就可能每層均設有分設備間,且有交換設備。那麽主設備間的配線架就等于4層的網絡點數量/配線架端口數(24口、48口等)。
跳線架和配線架的運用又有何不同呢?
首先跳線架為高密度語音數據線纜連接,提供方便快速的端接方式配線方式。跳線架既可以用于牆裝機也可用于立式機櫃。
而配線架作為綜合布線系統的核心産品,起着傳輸信号的靈活轉接、靈活分配以及綜合統一管理的作用。是一種規範,也是為了整潔,看上去不亂,也使線路的改動更簡單。
