醫院數據中心機房建設

随着醫院信息化的不斷向前發展，對醫院信息系統越來越依賴，機房是信息系統的心髒，是保證網絡核心設備、服務器、存儲設備正常、不間斷運行的基礎。

項目背景

某醫院數據機房建設項目，主機房使用面積約86平方米，輔助用房約64平方米，辦公區域約100平方米。該項目主要建設內容有：機房裝修、機房供配電系統、UPS系統、防雷接地、機房空調系統、機房新風系統、機櫃及KVM系統、綜合布線、環境監控、機房消防報警及滅火系統、數據中心運維系統等多個部分。根據現場情況和相關标準，該機房按照國家B類機房标準設計。

醫院機房設計要求

機房設計要滿足系統可靠運行的環境條件和工作條件，還要考慮網絡系統、空調系統、UPS系統等設備的安全性、先進性的前提下，達到美觀、大方、簡樸具有現代感的風格。

機房裝修是整個機房的基礎，起着功能區劃分的作用，不僅需要鋪設靜電地闆、安裝微孔回風吊頂，還要為放置機架、服務器等設備的預留空間。

機房吊頂

吊頂宜選用不起塵的吸聲材料。機房棚頂采用吊頂的裝修方式，可在頂棚到房頂的空間布置通風、消防管道；安裝固定照明燈具、走線、各類風口、煙感、溫感探測器；防止灰塵下落等。

機房牆體

內牆加裝龍骨填充岩棉保溫材料，挂裝固定高強度防火防水石膏闆，然後粘貼固定鋁塑闆。鋁塑闆全部接地以滿足防磁和屏蔽的要求。為保障機房內設備的安全，所有機房與外界連接的牆體縫隙處、管線槽接口處均以防火泥堵塞，以防止蟲、鼠進入。

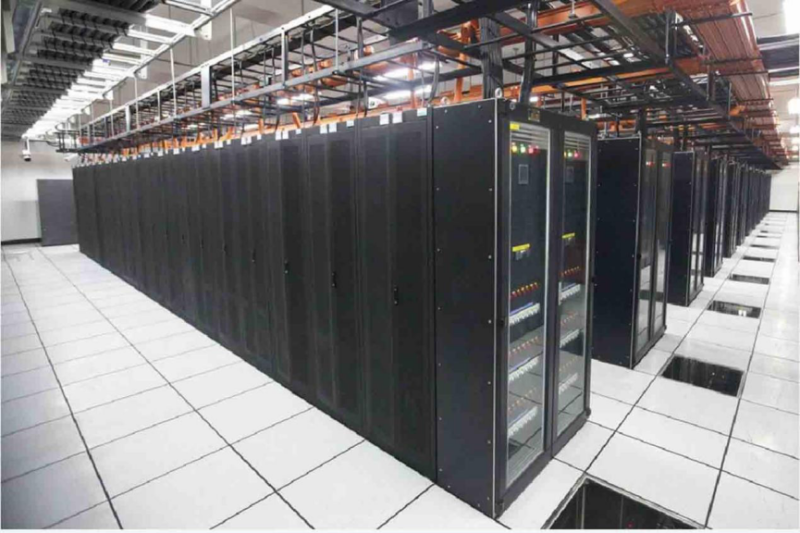

靜電地闆

目前使用的靜電地闆都是可靈活裝、拆的金屬活動地闆，能使靜電荷通過金屬卸至地面并反射電磁輻射。同時由于地闆與地面之間存在一定的空間，所以為敷設設備間的信号線、電源線和設備底線提供了隐蔽、合适的空間，對電氣連線的敷設，檢修和更換提供了很大的方便。所有的連線都從地闆下方接入設備，使設備之間的聯系距離縮短，也可減少信号在傳輸過程中的損耗。機房設備可以通過地闆下方的空間做為空調的靜壓風庫，讓整個機房都可以獲得空調産生的調節氣流。

機房供配電系統

為提高機房設備的供配電系統的可靠性，采用市電、發點雙路接線引入，并輔以在線式ups不間斷電源的供電方式。保障機房系統全天候正常運行，避免在市電突然斷電的情況下造成系統數據的丢失和設備的損壞。

機房照明系統

照明配電系統由照明配電箱供電，采用3x36W嵌入式格栅熒光燈，照明度不低于500lx。機房及消防通道設計應急照明系統，包括應急照明燈和消防疏散指示燈。應急照明照度不低于50lx，疏散燈照度大于1lx。

機房空調

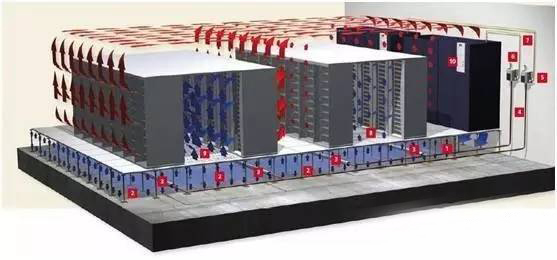

由于條件所限，機房面積較小，機房的熱負荷較大，為了滿足機房溫度、濕度、潔淨度、送風速度的要求，必須對機房的熱負荷進行準确的計算。采用密封冷通道制冷模式，先用下送風方式精密空調，可并機連接，形成冗餘配置。配電間采用立式精密空調，滿足并保證提供穩定的恒溫恒濕環境。

機房消防報警及滅火系統

數據機房和ups不間斷電源、電池房采用七氟丙烷氣體消防滅火，要求系統具有自動、手動及機械應急啓動三種控制方式。各保護去均設置智能型煙感、溫感；當探測器發出報警後，啓動氣體滅火區內聲光報警器，提醒工作人員注意，并向失火去進行滅火作業。

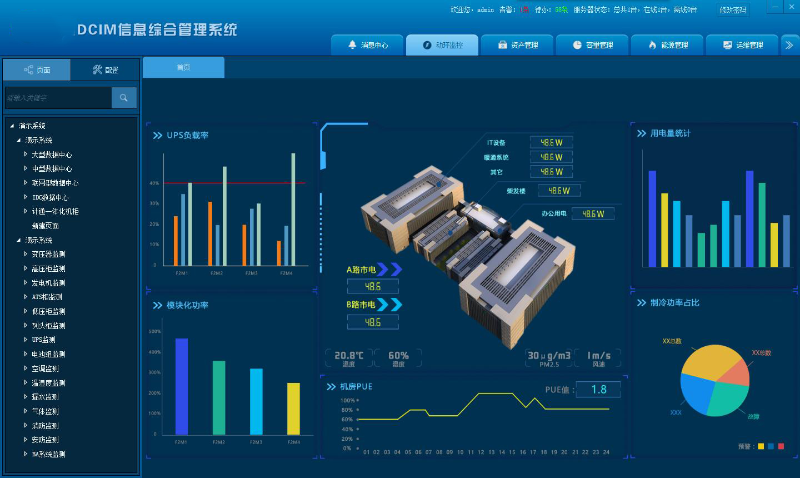

機房環境監測系統

機房監控系統包含：配電監測子系統、ups監測子系統、精密空調監控子系統、溫濕度監測子系統、漏水檢測子系統、新風機監控子系統、視頻監控、門禁監控、煙霧報警。作為機房監控應急平台，要實現各種信息的無縫集成，可以定義各種設備的聯動關系。所有實時信息的顯示、曲線顯示、報警查詢、系統配置、實時視頻、錄像浏覽等，集成在同一個顯示框架下，通過同一套系統管理。
