綜合布線系統

綜合布線系統能支持樓內的語音、數據系統和樓宇管理自動化系統等，實現局域網和廣域網資源共享，同時要考慮方案的經濟性，使整個方案達到較高的性價比。根據施工經驗我們整個布線系統分為六大個子系統：工作區子系統、水平子系統、垂直子系統、管理間子系統、設備間子系統和建築群子系統。

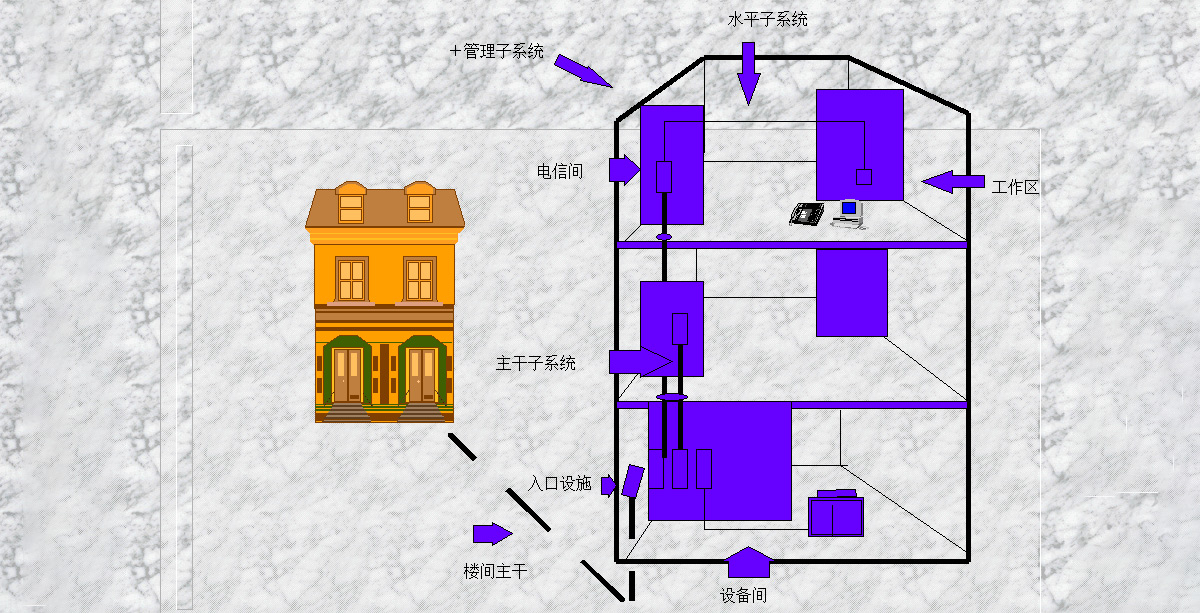

綜合布線系統組成部分

       工作區子系統

       由線纜、跳線和适配器組成，将電話、計算機、煙感器、門鈴、讀卡機等連接至信息插座上，信息插座由符合國際ISDN标準的8芯模塊化插頭組成，它可以接受從建築自動系統的弱電信号需求到高速數據網和數字話音的複雜傳送的一切信息。 RJ45埋入式信息插座與其旁邊電源插座應保持20cm的距離，信息插座和電源插座的低邊沿線距地闆水平面30cm。

        水平子系統

        連接工作區和幹線電路分布系統的部分為水平子系統，一般使用4對/24AWG的銅線，需避免多種線纜類型，以免造成靈活性的降低和管理上的困難。

       幹線子系統

       它提供建築中重要的銅線或光纖線路，一般它做為語音或數據主幹線路，提供位于不同樓層的設備間和布線機櫃間的多條連接路徑，它也可連接單層樓的大面積地方，這一硬件能傳送高速數據信号。幹線子系統主要用于連接各層配線室，并連接主配線室。直至傳送到最終設備接口,它必須能滿足當前的需要,同時又能适應以後的發展趨勢.

       管理子系統

       管理間是水平子系統和垂直子系統的交彙處，它管理水平子系統和垂直子系統，管理間可位于大樓的每一層或以多層共用一個配線間的方式分布，用于将連接至工作區的水平線纜與自主配線間引出的垂直線纜相連接。配線間的位置可選在弱電豎井內或距弱電豎井附近的房間內。配線間用于安裝配線架和安裝計算機網絡通訊設備。

        設備間子系統

        設備間是結構化布線的核心，它管理垂直線纜和建築群的進線。 設備間子系統是整個配線系統的中心單元，它的布放、選型及環境條件的考慮是否适當都直接影響到将來信息系統的正常運行及維護和使用的靈活性。應盡量保持室內無塵土、通風良好、室內照明不低于150Lx，載重量不小于100磅每平米。應符合有關消防規範、配置有關消防系統。室內應提供UPS電源配電盤以保證網絡設備運行及維護的供電。每個電源插座的容量不小于300W等等。

       建築群子系統

       它将一座建築物中的電纜延伸到另外一些建築物中的通信設備和裝置上。包括銅纜、光纜和防止電纜的浪湧電壓進入建築物的電氣保。

1．硬件要兼容：不要為了省錢選擇沒有質量保證的基礎材料，例如跳線、面闆等需要安裝在天花闆或牆體中的材料 ，避免後期問題難于解決。

 2．正确端接：完成結構化布線工作後應該把多餘的線材、設備拿走，防止普通用戶亂接線材。另外，用戶私自使用一分二線頭這樣的設備也會造成網絡中出現廣播風暴，因此布線時遵循嚴格的管理制度是非常有必要的。

3．防磁：在網線中走的是電信号，而大功率用電器附近會産生磁場，這個磁場又會對附近的網線起作用，生成新的電場，自然會出現信号減弱或丢失的情況。 防止幹擾除了要避開幹擾源之外，網線接頭的連接方式也是至關重要的，一定要保證1和2、3和6是兩對芯線，這樣才能有較強的抗幹擾能力。

4．散熱：高速運行的CPU與核心組件需要在一個合适的工作環境下運轉，溫度太高會使它們損壞。設備散熱工作是一定要做的，特别是對于核心設備以及服務器來說，需要把它們放置在一個專門的機房中進行管理，并且還需要配備空調等降溫設備。

5．按規格連接線纜：網線有很多種，如交叉線、直通線等，不同的線纜在不同情況下有不同的用途。如果混淆種類随意使用就會出現網絡不通的情況。

6．留足網絡接入點：現在網絡發展非常迅速，很多時候在結構化布線過程中沒有考慮未來的升級性，網絡接口數量很有限，剛夠眼前使用，如果以後來布局出現變化的話，就會出現問題。因此在結構化布線時需要事先留出多出一倍的網絡接入點，這樣才能滿足日後升級的需求。
