指揮中心整體方案

穩定性：系統采用嵌入式架構，不受外界因素影響

顯示效果：分辨率高、層次豐富、色彩豐富

信号多樣性：可同時處理模拟、數字和網絡信号

系統集約性：系統級設備，包括解碼、拼接、顯示等功能

認知度：大屏幕拼接廣泛應用于各個領域，認知程度高，操作使用更方便

節能環保：功耗低，設備壽命長，無鉛汞等有害物質，全金屬外殼，完全無輻射

可靠性：各種專業認證和嚴格的工廠測試保證了設備的穩定性和可靠性，兼容和冗餘功能齊全

1.2 項目概述

系統采用了高穩定性的B/S架構，用戶可以在網絡內任何一台PC機上授權操作，規避了PC中毒、崩潰等問題對系統的影響。

系統可以集成管理顯示單元/視頻矩陣/RGB矩陣/DVI矩陣等周邊設備，并且可通過配置iPad手持式無線觸控終端，支持無線管控方式。

1.3指揮中心功能描述

指揮中心功能主要有日常會議、遠程視頻會議、執行現場指揮、內網大數據分析、聯合相關部門信息決策，預覽視頻監控，綜合調度指揮等

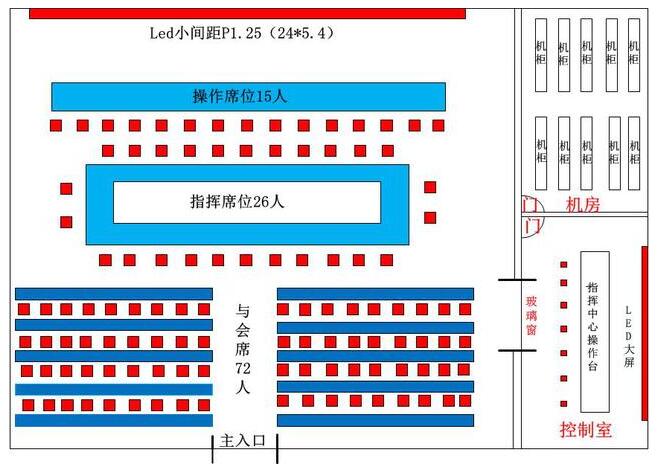

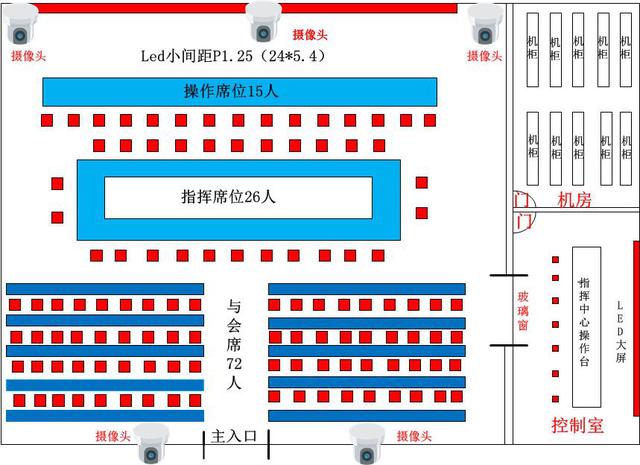

1.4指揮中心分為幾大功能區

指揮中心主要分LED顯示區、操作席位區、指揮席位區、與會人員區、數據中心、控制室等。

1.5指揮中心系統介紹

1.5.1LED顯示區

設計LED小間距P1.25顯示屏，顯示面積為：24m*5.4m；主要用于：日常會議顯示、多方會商視頻會議、單兵現場指揮、執行應用數據顯示、執行指揮平台聯動等視頻顯示功能；保證能夠清晰顯示，各類視頻信号圖像；

1.5.2操作席位區

設計10個席位，配置操作鼠标鍵盤及顯示器電腦主機，電腦視頻能任意切換上LED顯示屏，同時操作席位可以實現KVM切換，調用控制機房內部業務數據服務器（如：公安信息數據服務器、國土信息數據服務器、銀行信息數據服務器、工商信息數據服務器、以及法院內網信息數據服務器），能夠實現一屏控制多主機，可以執行緊急突發情況下，快速調度安裝在機房的現場執法視頻，公安網視頻，國土，工商等信息平台服務器數據，快速配合領導對突發事件或日常事件做出迅速決策指揮；

1.5.3指揮席位區

設計22個席位，每個席位配置一套升降顯示器（正面為顯示器，背面為桌牌顯示一體式），主機，發言話筒，均采用升降式方式，顯示器視頻內容能與LED大屏顯示同步，指揮席位設計整個系統操作控制客戶端，用于集成控制音視頻設備，同時可設置權限，上下級管理，用戶管理，密碼賬戶登錄等。

1.5.4與會人員區

設計56個坐席，主要是聽衆參與，開會必要時可以提供手持無線麥，進行發言提問解答；

1.5.5機房管理區

安裝放置各類內部數據服務器（公安信息數據服務器、國土信息數據服務器、銀行信息數據服務器、工商信息數據服務器、以及法院內網信息數據服務器），電腦主機，網絡設備，監控解碼，單兵執法記錄視頻平台，視頻會議主機等設備。

1.5.6集中控制室

執行會議日常設備穩定控制，模式切換，聲音燈光調節，LED大屏控制，會議視頻錄播存儲控制，采取開發統一控制平台，以觸摸式一體機為載體，融合單兵執法系統，LED顯示系統，服務器KVM調度系統，視頻預覽系統，監控系統，音頻控制系統，燈光溫度控制系統等集成一個平台軟件一個操作界面，實現快速，簡單方便的保障會議正常高效進行；統一控制平台同時可設置權限，上下級管理，用戶管理，密碼賬戶登錄等；

2.1指揮中心系統架構圖

指揮中心系統組成結構

1、LED顯示系統

2、會議系統

3、音頻擴音系統

4、視頻會議系統

5、會議錄播系統

6、分布式可視化音視頻KVM指揮調度綜合平台系統

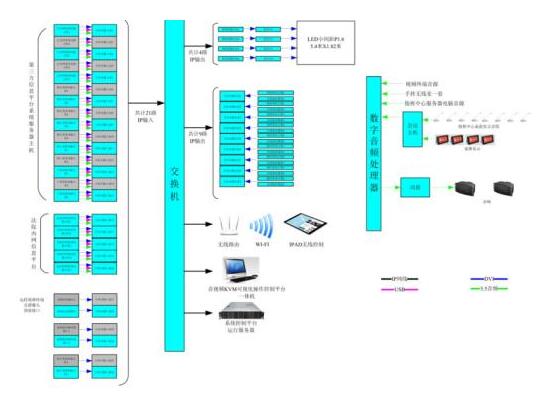

2.2指揮中心系統拓撲圖

網絡IPC，DVR,NVR等網絡信号經過交換機接入到矩陣的主控網口，可直接由矩陣的DVI輸出卡做解碼輸出，單路DVI輸出口可以解4路1080P/16路D1網絡信号。

客戶通過PC控制電腦、手持無線設備，利用有線或者無線網絡的方式向系統發送控制指令；矩陣作為系統核心，控制端通過發送各類控制指令，從而實現大屏幕的單屏、局部整屏、漫遊、跨屏，全屏、開關機、矩陣切換等功能。工作站到矩陣矩陣輸入端口，通過DVI高清線纜連接，然後工作站分屏，不同數據報表通過web網頁的形式，展現在大屏上。

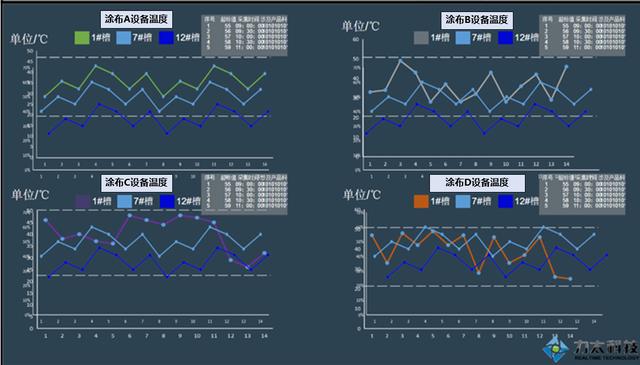

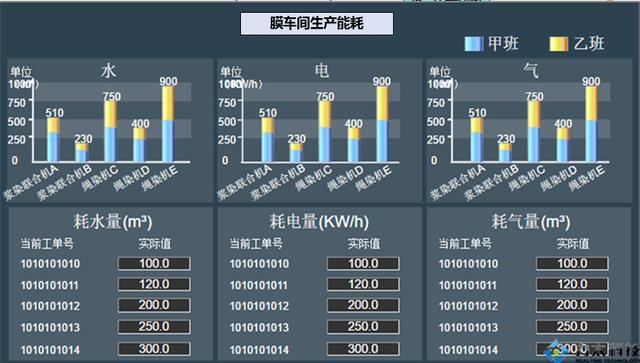

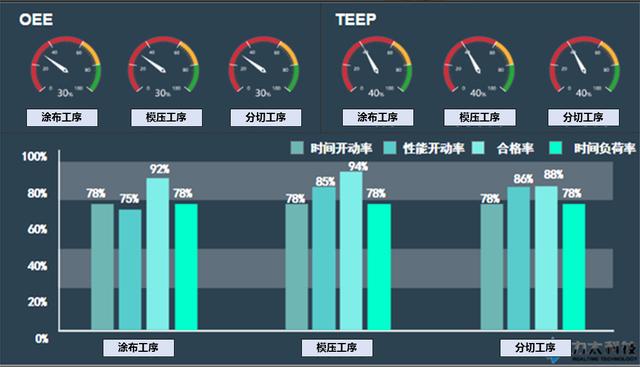

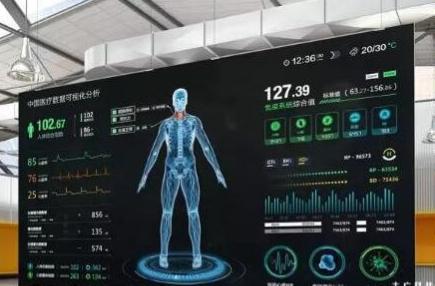

大屏可視化功能如下圖所示：

數據可視化1

數據可視化2

數據可視化3

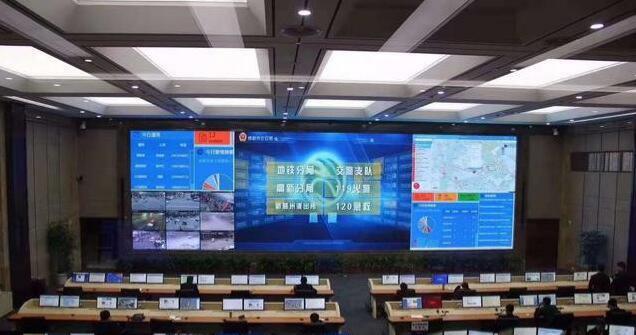

2.3 LED顯示系統

本方案顯示系統采用目前國內外最為先進高端的高清P1.25小間距LED顯示屏，适用于指揮監控大廳等要求，并且監控中心7*24小時不間斷使用。具有不黑屏、不閃屏、高清晰畫面顯示等功能。整個顯示屏采用使用一套拼接處理系統集中控制，将所有信号統一進入拼接控制器內，通過控制分布式拼接盒來切換所有信号輸入輸出，真正實現了所有信号互聯互通顯示。同時考慮操作便捷、使用方便等特點，在操作中心使用一台IPad及觸摸一體機操作端集中控制信号預覽及切換，通過預覽輸入的視頻信号，實現無線任意切換操作，保證切換信息內容不會失誤，也省去有線操作的限制。

顯控系統具有控制便捷、信道容量大、傳輸效率高、兼容數字處理、網絡化控制、傳輸安全保密、運行穩定可靠等先進功能。能保證10年內技術不落後，充分滿足指揮監控中心安防系統應用需求。

2.3.1顯示要求

1、每天播放10-24個小時左右;

2、能清晰播放高清視頻、圖片、文字等資料內容；

3、LED顯示屏屏幕可以播放高清圖像以及接入大部分格式視頻；

4、要求5-8年內顯示屏亮度和色彩效果與新屏差别較小。

2.4會議系統

2.4.1嵌入式會議發言

設計本系統部署數字會議系統服務，以簡單的網絡系統處理和傳送數字信号成為目前世界上最為先進的會議系統。數字化的會議系統，在同一根電纜上實現多路同時發言功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議的全過程實行全面的控制智能型會議系統由會議系統主機、嵌入式會議主席發言單元、嵌入式會議代表發言單元等組成。同時可以配合高清攝像機，能夠自動實時跟蹤講話坐席。可連接視頻會議系統做發言跟蹤功能。

本方案設計22隻嵌入式發言話筒，作為與會者發言拾音設備，能夠保障聲音完整傳輸到擴音系統，一鍵式操作，開會時升起，閉會時降落隐藏；

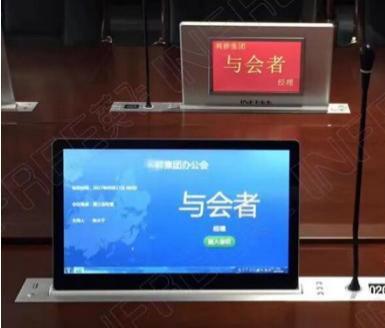

2.3.2桌面升降顯示屏與桌牌顯示

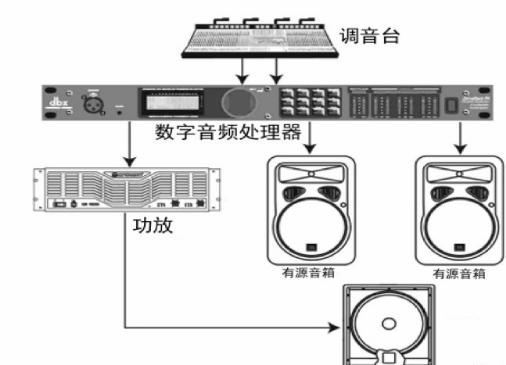

2.4音頻擴音系統

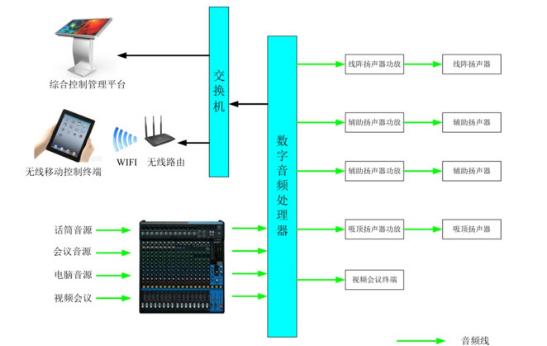

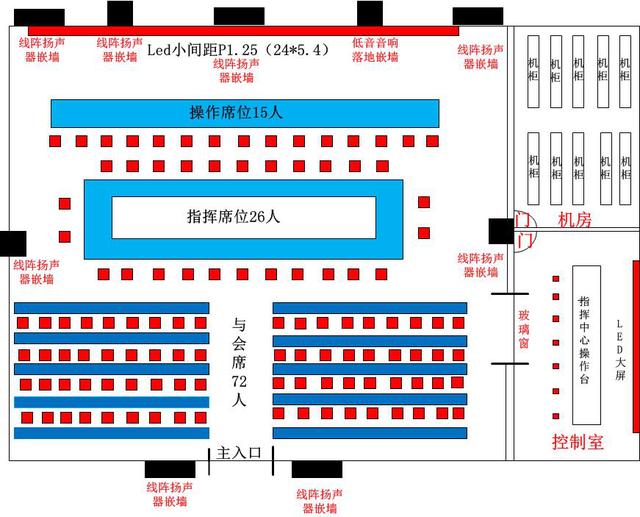

設計隐藏式音箱，采用數字化的音頻處理器能夠徹底解決本地會議擴聲遇到的各種問題，保證聲場均勻無反饋；聲壓級穩定，徹底把回聲，背景噪音拒之門外，将完美會議進行到底。所有音響均采用嵌牆或吸頂的安裝方式，保證指揮中心美觀簡潔（音響布局）

2.5視頻會議系統

在具體需求上，要求視頻會議系統能夠實現以下具體功能：

1．随時與上級單位及下屬單位遠程會議、業務培訓、業務交流等活動；

2．視頻會議系統具備遠端視頻和遠端數據圖像同時接收能力。

3．系統具備靈活的部署方式，可以把圖像任意切換到 LED大屏顯示；

4．可以拍攝前後方向全景，及發言人及時追蹤特寫

5．可以無縫接入視頻會議系統及接入視頻錄播系統

6．指揮中心拍攝無死角

2.6會議錄播系統

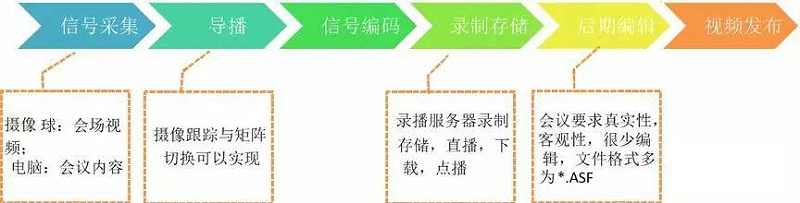

會議室終端采集會場圖像、聲音、PC信号，經由編碼器進行高清音視頻信号編碼傳輸，與錄播服務器結合使用，實現會議場景的實時錄制存儲。會議室錄播提供實時直播功能，方便未與會用戶多場景即時了解會議情況。整套會議錄播系統的構成入下圖所示：

2.7分布式可視化音視頻KVM指揮調度綜合平台系統

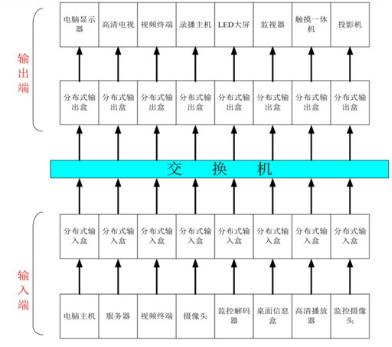

分布式可視化音視頻KVM指揮調度綜合平台系統組成是由顯示大屏、分布式輸入輸出節點、分布式服務器、分布式軟件綜合控制平台和千兆交換機組成的，整個系統連接是星星拓撲連接的。去中心化的系統結構，即使局部節點故障或分布式服務器當機都不影響整個系統的運行，隻需要針對的更換故障設備即可。

2.7.1音視頻接入

分布式系統支持多種類型信号輸入和輸出，例如常見的HDMI信号，DVI信号，VGA信号等等，超強的信号類型兼容能力使該系統具備異常強大的信号切換功能。該系統采用的網絡數據流傳輸技術，因此在信号切換過程快速平滑，無黑屏畫面出現，滿足未來的需求。使用時，隻需在已經編寫好控制程序的ipad、windows等平闆上操作即可把各種不同的信号如dvd、手提電腦、攝像機、遠端畫面等等這些信号切換到拼接大屏、遠程終端上。

任意輸入端可任意切換到任意輸出端，在局域網內，信号不受距離限制

2.7.2 KVM指揮調度應用

支持KVM坐席管理功能，可以實時對鼠标鍵盤和視頻顯示信号的實時切換和調配管理，支持KVM鍵盤直接控制矩陣切換；同時KVM支持權限劃分，指定控制或限制控制某台電腦，指定是否具備矩陣控制權限，支持鼠标跨屏漫遊控制。

1、一人多機坐席協作 KVM

應用一個操作席位可控制操作多台電腦服務器主機，并可切換至LED大屏顯示；

2、多人多機坐席協作 KVM應用

多個操作席位，可對多個服務器電腦主機，進行任意切換控制，并可切換視頻至LED大屏顯示

3、一人多屏多機坐席協作 KVM應用

可實現一套鼠标鍵盤控制多個操作顯示器，可實現鼠标跨屏，跨屏複制粘貼，拷貝等功能并可切換視頻至 LED大屏顯示

2.8可視化指揮調度綜合平台系統

支持信号源預監功能，配合客戶端對本地PC上牆前預覽操作各類信号(VGA、HDMI、DVI)都可；預監窗口支持高清畫面顯示，顯示窗口支持1920*1080動态顯示；支持128路高清視頻信号的同時動态預監，預監內容以懸浮窗口形式展現，操作員可以根據使用狀況白定義窗口的位置；支持大屏圖像回顯，可在上位機軟件中觀看大屏的實時畫面，可直接在軟件中對顯示實時圖像的窗口進行可視化操作。另外無線可視化軟件專為多點觸控進行優化設計，需支持配合多媒體管理服務器實現可視化應用，可視化軟件支持在WINDOWS觸摸式平闆電腦或觸摸式一體機或蘋果IPAD上通過多點觸控對設備進行智能控制；用戶界面支持信号源預監與大屏回顯，可直接從預覽區域拖拽信号源動态圖像至大屏區域進行開窗操作，界面內大屏控制區域的窗口均為大屏畫面實時回顯；可視化軟件支持對預案的管理和調用。支持整個系統的拓撲結構預覽，并可對整個系統中的矩陣、大屏等設備進行統一集中控制；軟件可對接中控系統，實現中控系統所有功能在軟件界面的調用。

可視化指揮調度綜合平台界面

1、系統具備設備登錄認證、用戶登錄認證、用戶操作權限認證、業務訪問分配的功能。

2、系統能記錄運行日志、操作日志、報警信息日志，同時支持日志客戶端檢索與查看以及管理。

3、系統支持對各應用服務器、存儲、編解碼器的統一管理；

4、系統支持設備故障恢複功能：編碼器掉電或重啓時設備自動上線、業務自動恢複。存儲設備上線後能繼續存儲；中心服務器掉電或重啓後設備自動恢複、業務自動恢複。

5、系統支持基于角色的用戶權限管理。用戶按角色分配權限，一個用戶可以擁有一個或多個角色，支持對用戶的信息管理，可編輯用戶信息；

6、系統支持對用戶的跨域設備調用、控制權限的管理；可查詢所有用戶的權限、狀态、操作的曆史記錄；

7、系統用戶管理可以添加、修改、删除用戶信息，為用戶分配不同的角色，實現對攝像機的分區和共享管理。

8、人性化的操作，可以在操作電腦軟件上對輸入及輸出信号的确認。

9、在每次切換前：可以對所切換視頻進行預覽确認，避免信号誤調用，提高切換過程準确性，可以觀看系統的全部視頻。

10、在每次切換後：可以對各顯示單元的整屏內容進行回顯預覽确認，提高大屏內容管控性

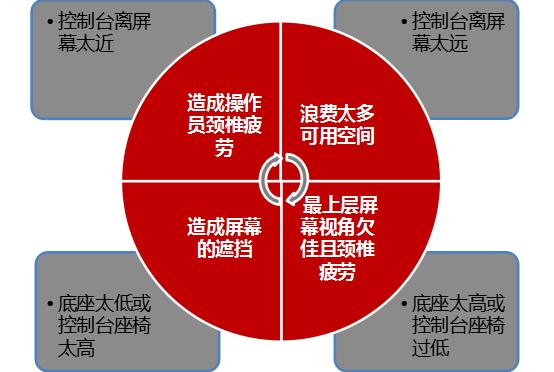

大屏幕最佳觀察視角設計是從人體工程學原理出發，對大屏幕系統的底座高度、水平視角、垂直視角進行人體工程學設計，以獲得最佳的觀看視角，讓用戶獲得最專業的視覺體驗。

3.1設計屏幕最佳位置要遵循以下原則

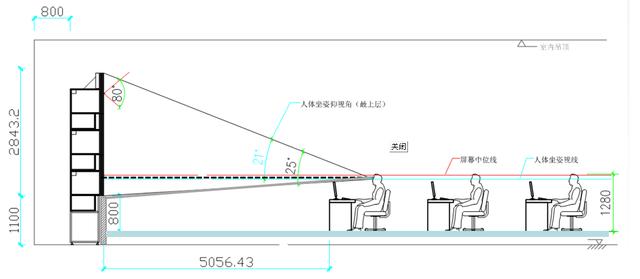

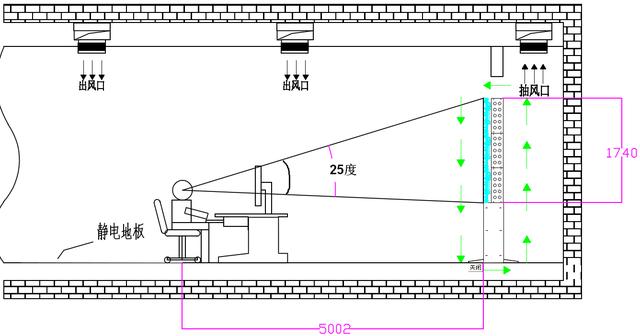

1、垂直 25度原則人眼觀看某一物體時，視線夾角≤25度時不需要擡頭低頭動作，為最宜，滿足人體工學設計，長時間觀看不會造成脊柱疲勞，此時距屏幕的距離可視為最近觀看距離，即控制台距屏幕的最近距離。

2、人眼的水平視線與投影屏幕垂直可獲得最佳的屏幕觀看效果，對于拼接大屏以最底一層屏幕的中位線作為基準。人體坐姿水平視線的高度一般為1.28米左右，讓拼接大屏最底一層屏幕的中位線距地面盡量接近這個高度為宜。大屏系統遵循以上兩個原則，所計算出的大屏底座高度及操作台與屏幕的距離，符合人體工程學設計，讓客戶有最舒适的觀看角度、最佳的觀看效果。
