100路安防監控如何上監控牆相關推薦:安防監控系統的網絡布線有什麽小技巧、視頻監控系統的常規處理辦法、數字監控系統和模拟監控系統有什麽區别、視頻監控系統的常規故障處理辦法
我們在接手一個安防監控系統項目的時候,從方案設計之初,就要考慮整個視頻安防監控系統需要達到什麽樣的效果,需要用到哪些設備,這些設備又如何規劃。拿100路視頻監控系統方案來舉例,我們應該如何實現呢?
一、計算線路帶寬
首先參照攝像頭參數中的“壓縮輸出碼率 ”确定每個攝像頭輸出視頻所需要的帶寬。
市面上絕大多數攝像頭的壓縮輸出碼率都是可以手動 進行調整的,不同品牌型号的可調整範圍不同,一般在幾百 K到8M或16M。 假設每個攝像頭的碼率為4M,那麽100個攝像頭就是400M,具體的調整數值需要 根據圖像清晰度要求來決定 。如果因為監控數量較多,出現畫面卡頓的情況,我們首先可以嘗試将攝像頭的壓縮輸出碼率調低來緩解卡頓的現象。
二、如何選擇合适的交換機
一般來說要根據攝像頭分布的地理位置,将幾個攝像頭直接連接在一個百兆交換機上,根據具體情況可選擇5口、 8口、 12口的百兆交換機,它們分别 最多可以連接4個、7個和11個攝像頭。
這種直接與攝像頭相連的交換機被稱為 “接入層交換機”。如果某個區域攝像頭密度較大,可以用12口或24口交換機,由于一般的交換機使用率保持在60%的時候會比較穩定,所以當總輸出碼率超過60M時,就要考慮使用千兆交換機了。
三、100台攝像機如何接入交換機

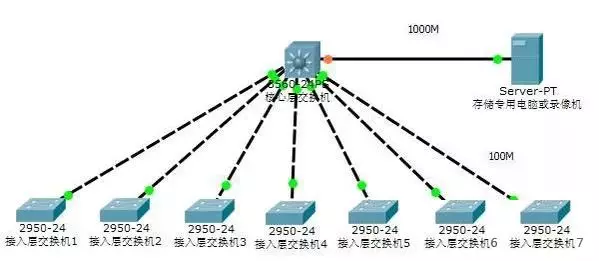

假如接入層交換機為8口 的,每個都連 7個攝像頭。那麽100路攝像頭需要15個接入層交換機。那麽核心層交換機選擇24口交換機即可 (是那種有 20或22個百兆接口 , 4個或2個千兆接口的 ), 我們在組網時需要注意的是 ,如果接入層交換機 有千兆交換機 ,那麽核心層交換機 必須所有口 都是 千兆 。
另外,當100個攝像頭 分布在很大區域內時需要注意,連接 設備之間網線長度不能超過100米。如果有部分 接入層交換機 與 核心交換機之間的距離較遠,可以在接入層交換機與核心層交換機之間再加一個 過渡的交換機 做接力 , 延長有效傳輸距離 。
但如果距離特别遠,如七、八百米,甚至更遠,那就不使用交換機做接力。 而是使用一對光纖收發器,一個在核心層交換機旁用網線相連,另一個在接入層交換機旁與網線相兩。兩個光纖收發器之間用光纖相連。不過需要注意,如果是單模光纖,收發器也必須是單模的,因為單模光纖傳輸距離比較長, 隻需要用一根光纖完全可覆蓋幾公裏範圍。如果是多模光纖,收發器必須是多模光纖,一對光纖,距離少的五、六百米,多的 2公裏。
那麽到底什麽時候用單模光纖,什麽時候用多模光纖呢?這個時候我們可以根據光纖用途來選擇。多模光纖一般用 于短距離 建築配線間內核心設備到核心設備之間的通信,其優點是通信帶寬大,多支持萬兆,缺點是相比單模光纖傳輸距離短。而 單模光纖隻有單一的傳播路徑 ,一般用于長距離傳輸 。
四、計算需要的硬盤存儲量
假如攝像頭壓縮輸出碼率為2M , 1天1個攝像頭将産生 20GB數據量。 那麽100個攝像頭 30天,就 60000GB數據量。如果為4M,則120000GB數據量。如果為8M,則240000GB數據量。
計算公式為:
碼率×3600×24÷8÷1024÷1024=1天

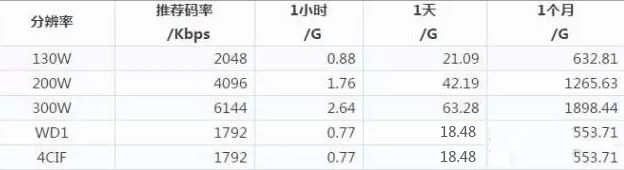

以H.264計算 , 可彙總為下表:
如果是H.265可以 在保證清晰度的同時,降低碼流。差不多 可以提升一倍的效率,也就是說對于一般的監控系統來說, H.265可以節約近一半的存儲空間, 并且 降低近一半 的網絡帶寬。實際上 H.265就是壓縮了碼流,使 碼流 率比H.264減少了40%左右。在計算上可以理解為H.265相對于H.264的存儲空間減少了40%。
130W≈12G/天
200W≈25G/天
300W≈37G/天
400W≈48G/天
那麽如何算出需要幾塊硬盤呢?
按市面上4T硬盤計算,電腦上顯示約3700GB。考慮硬盤中文件系統本身維護數據要花費一定空間, 可使用空間 約在3500GB 左右。
100個攝像頭存儲一個月硬盤計算
1M碼率,30000GB,需要9塊硬盤。
2M碼率,60000GB,需要18塊硬盤。
4M碼率,120000GB,需要35塊硬盤。
8M碼率,240000GB,需要69塊硬盤。
如果是用支持h.265的硬盤錄像機,硬盤可以減少40%左右。
硬盤錄像機一般的是2盤位和4盤位,也有部分是8個硬盤或16盤位的,也可以使用存儲服務器。2M碼率和4M碼率等需要兩台服務器。8M碼率,可以一個48盤位服務器,一個24盤位服務器。或采用存儲服務器+硬盤櫃方案。 如何選擇,可根據具體的項目預算來決定。
五、如何确定用多少塊拼接屏

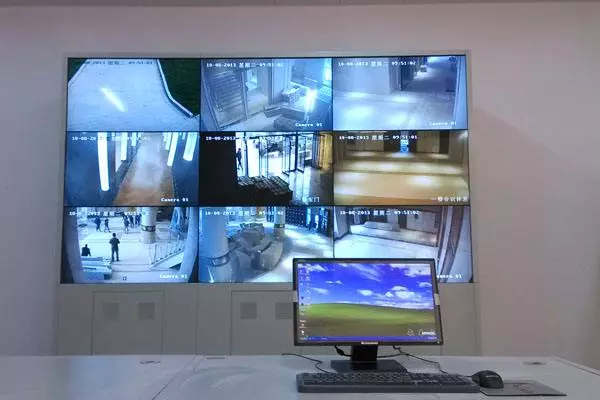

如果需要一百多路監控信号上屏同時顯示,那麽對液晶拼接屏的數量有一定的要求,一般情況下,一塊液晶拼接屏基本上都是分割成4路、9路或者16路監控畫面共同顯示 , 才能有一個比較好的觀看效果。
雖然也可以達到36路分割,但是分割後整個畫面太小,稍遠一點就看不到具體內容。所以如果想要達到最佳的顯示效果,我們以 單屏 9路監控信号 顯示來算,100路監控 就至少需要 12塊屏幕 以上才行。
六、如何使監控上牆顯示
100路監控上牆我們就需要使用到了解碼器了,基本上每個品牌的監控廠家都有配備一個自家品牌的解碼器, 比較好的産品, 最多可支持 16路輸出,也就是16塊液晶拼接屏以內都可以使用,支持8路800W,或16路500W,或24路300W,或32路1080P,或64路720P,或100路4CIF及以下分辨率。
也就是說,100路監控分割成單屏9路監控信号的話,需要 12塊屏,我們選用 一台支持16路 的解碼器
,就可以把 12個拼接屏的畫面全部解碼上牆。但是這種方式也有缺點,那就是同一品牌的解碼器隻能解碼自己品牌的監控攝像機,如果用戶前端有多個品牌的監控,那麽就不能兼容。

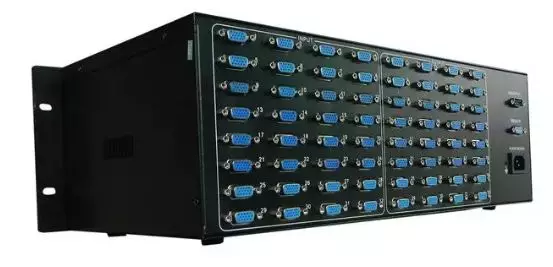

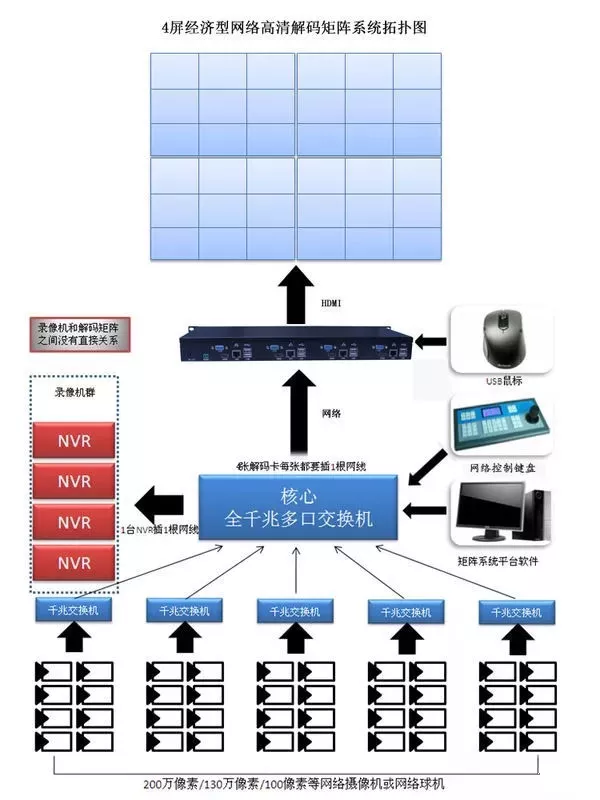

如果真的出現這種情況時,就需要 使用數字矩陣了 。數字矩陣是一款将前端數字視頻信号進行解碼上牆的中高端解碼設備 ,其信号的輸入端為千兆網口 ,輸出端為标準的 VGA/DVI/HDMI視頻接口,可直接連接顯示屏,也可連接拼接控制器。
數字矩陣不僅有解碼器的全部功能 ,還具有更強的解碼能力 ,和更多的功能。可以支持不同廠商的 DVR、DVS、IPC、NVR設備同時解碼上牆 ,并具有視頻切換、畫面分割、畫面拼接、輪循顯示、雲鏡控制、錄像回放、報警聯動等功能,控制畫面能力更強。
七、如何組網

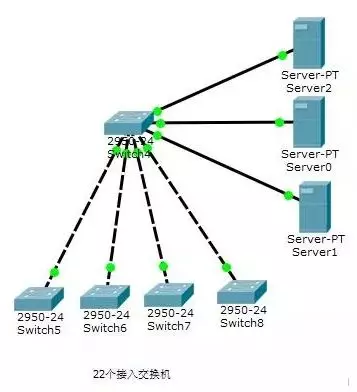

方案一:一個網絡
因有100路監控,計算可知 接入層百兆交換機 需要15個, 這15個接入交換機借助光纖收發器進入機房,連核心交換機,核心交換機 再 連接NVR,核心交換機 需 使用千兆24口交換機。
其中核心交換機15個口連接接入層交換機,其它的口可以接 NVR,如果100路 監控交換機使用 32路的NVR的話,那麽4台NVR 就 完全夠用了 。

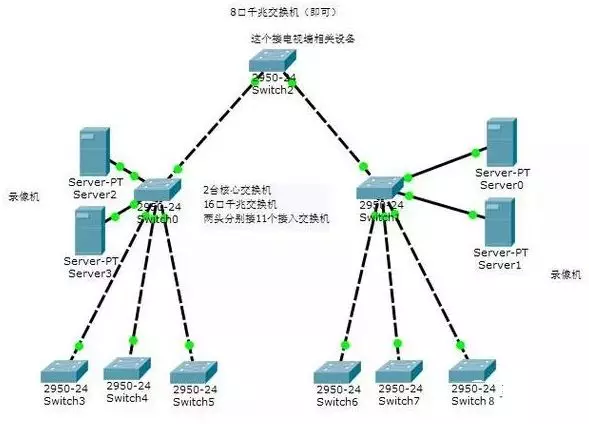

方案二:拆分 為兩個網絡
将整個監控系統網絡拆成兩個部分,用兩台 16口千兆交換機,一個接七台,一個接八台接入層交換機。這樣 還可剩餘七個口左右, 1個口連 接 頂段的交換機,剩餘口可以各連 NVR。 如果要用 4台NVR。那1個核心交換機隻 需要連 2個,另一側的核心交換機同理。
