安防監控系統的供電模式,主要包括三種:獨立供電模式,
集中供電模式 和POE供電模式,其中
POE供電方式 分為四種類型供電。
一、獨立供電模式

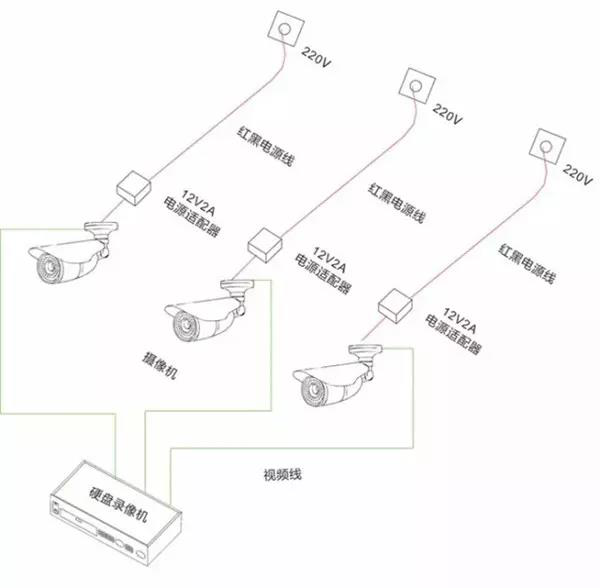

獨立供電是指在每個攝像機前端安裝獨立的安防監控電源,此安防監控電源隻為一個攝像機提供電力供應。
獨立供電的優點
1、 檢修、更換電源簡便
因為每個攝像機都有獨立的安防監控電源,一旦攝像機出現了故障,就可迅速對 出現故障的攝像機進行排查。若檢查出是因安防監控電源引起的故障,僅需對單個故障電源進行修理或 更換。
2、 避免出現監控系統癱瘓
集中供電模式下的供電系統一旦出現問題,且沒有采用UPS,将會導緻整個監控系統無法正常工作,陷入癱瘓狀态。而在獨立供電模式下,因安防監控電源的故障,而導緻單個或數個攝像機無法工作,避免出現監控系統癱瘓現象。
獨立供電的不足
1、成本過高
多個獨立安防監控電源的成本之和,一般要比同等功率輸出的集中電源要高。
2、遭遇外力破壞的幾率更高
因為獨立安防監控電源往往與攝像機距離較近,若是在室外條件下,更容易遭受日曬雨淋、雷擊等外力破壞因素的影響。因此選擇戶外專用的獨立安防監控電源,尤其要注重該獨立安防監控電源的防護性能。
二、集中供電模式

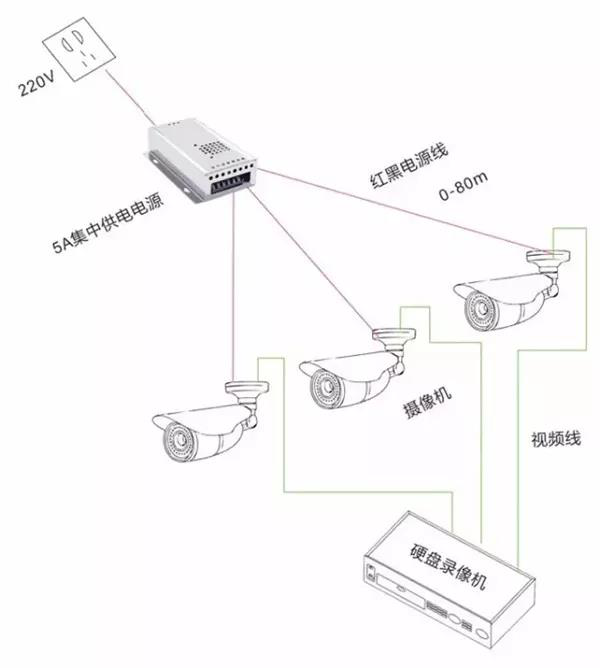

在220V電源處接12V集中電源一個,再用2*1.0紅黑電源線分别接給攝像頭,12V供電距離不可超過100米。在接個單個電源線接頭,再把單個電源線接頭和監控攝像頭電源接頭相連接即可。集中供電方式是指在監控室或某個中間點采用12V開關電源向前端負載集中供電。與獨立供電模式相比,最大的差别在于一個電源可以為多個攝像機提供電力供應。
集中監控的目的就是要通過管理與技術的應用,對基礎設施與IT基礎架構的運行情況進行監視,實現故障與異常的實時發現與通知;另外 還可以通過對監控數據搜集與整理,為容量管理、事件管理、問題管理、符合性管理提供分析的基礎,最終實現數據中心高可用性的目标。
集中供電的優點
1、成本較低
雖然采取集中供電模式,用到的線纜往往比獨立供電模式下用到的線纜要多,但是由于集中電源性價比較高 ,監控系統采用集中供電的模式 成本往往是性價比最高的供電系統。
2、集中維護簡單
采取集中供電模式,線路敷設方便,施工方便,便于管理。
3、總體能耗低
經實際工程案例證明,集中供電系統的總能耗低于獨立供電系統的總能耗。
集中供電的缺點
1、 前期配置複雜
監控攝像機在啓動瞬間需要很大的啓動電源,而且遠距離的電力輸送會産生損耗,因此集中供電的功率并非是所有監控攝像機的功率相加。采取集中供電模式,需要工程師對整個監控系統有詳盡了解,以便做出合理方案。實際上,由于攝像機在啓動瞬間,啓動電流很大,再加上工程上遠距離傳輸的損耗,所以,監控攝像機需要的電源,不是簡單地把所有攝像機的額定功率相加。正确的做法是把整個監控系統的攝像機的額定功率相加再乘以 1.3倍,這個是攝像機實際需要的功率,然後再加上約30%的損耗;最後再加上30%的餘量,作為将來擴容使用。
2、存在出現監控系統癱瘓現象的可能性
沒有采用UPS電源的集中供電模式下的供電系統一旦出現問題,将會導緻整個監控系統無法正常工作,陷入癱瘓狀态。
三、POE供電
POE供電主要有以下四種方式:

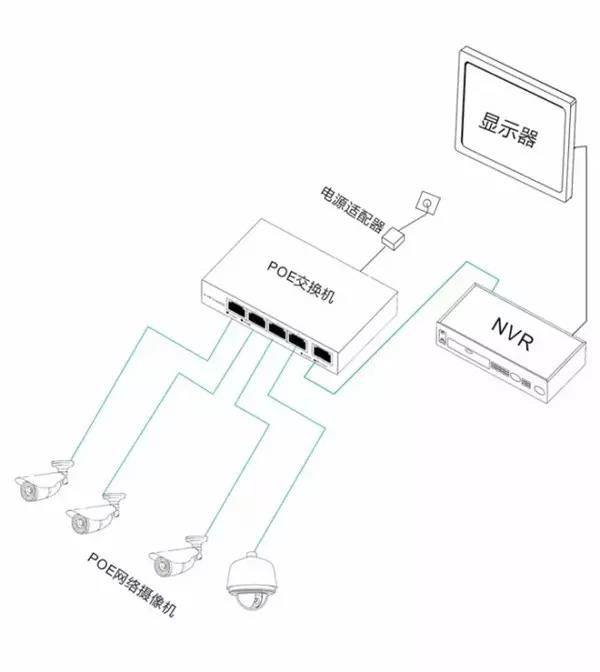

1、交換機和終端都支持POE
這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上,這種方法最簡單,但也需要注意如下兩點:
①确定PoE交換機以及無線AP或者網絡攝像機是否是标準的PoE設備
②要仔細确認購買的網線的規格,網線質量很關鍵,質量不好的網線會導緻AP或者IPC無法受電或者不斷重啓。

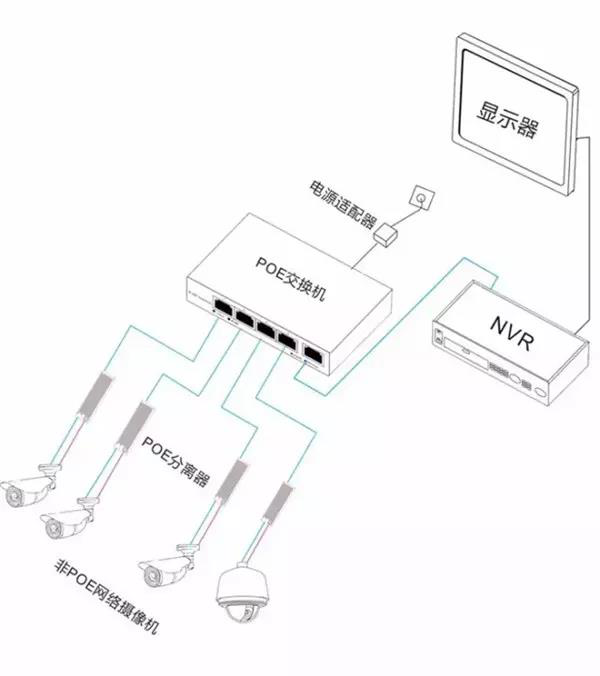

2、交換機支持POE,終端不支持POE
這種方案PoE交換機出來接PoE分離器,PoE分離器将電源分離成數據信号和電力,有兩根輸出線,一根是電力輸出線,一根是網絡數據信号輸出線即普通網線。電力輸出有5V/9/12V等,可以匹配各種DC輸入的非PoE受電終端,支持IEEE 802.3af/802.3at标準。數據信号輸出線即普通網線直接接到非PoE受電終端的網口即可。

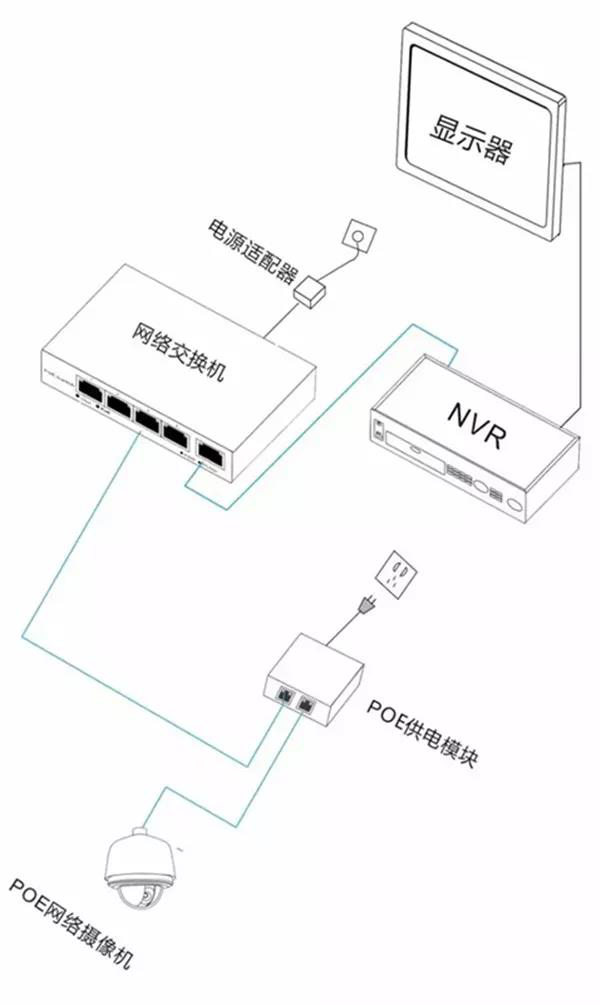

3、交換機不支持POE,終端支持POE
這種方案交換機出來接PoE供電器,PoE供電器将電力加到網線上之後傳輸給終端。這種方案利于擴展原有的布線網絡,對原有網絡沒有影響。

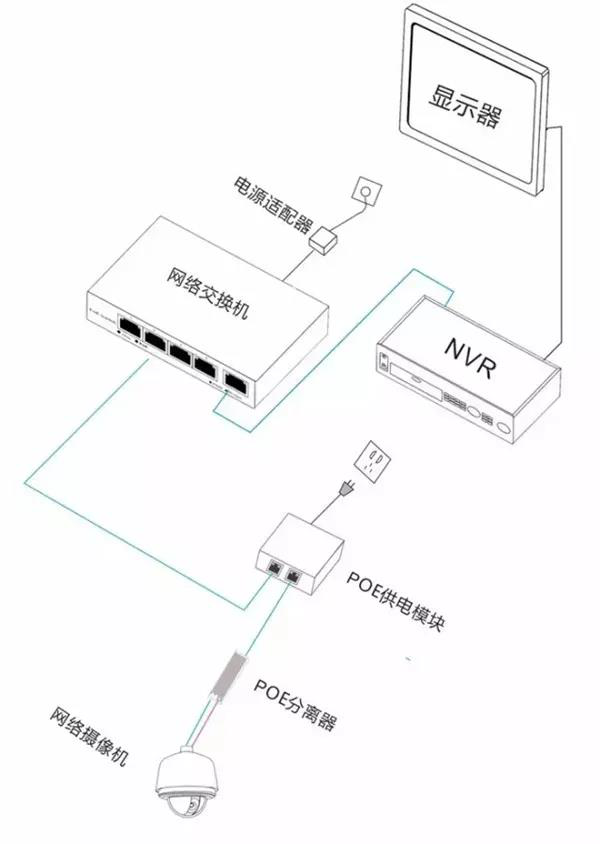

4、交換機和終端都不支持POE
這種方案交換機出來接PoE供電器,再接PoE分離器,最後傳輸給終端。方案三和方案四适合于傳統網絡的改造,即原來的交換機不支持PoE供電,但是又想利用PoE供電好處的場合。
poe供電器的連接方式
POE供電标準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是隻要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可,當然最新的802.3at 4pair标準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。
四、獨立供電與集中供電如何選擇
一般選擇供電方式要根據實際安裝環境及客戶要求而定。一般來說, 4路以下的監控系統采用獨立供電 更為合适。4路到16路的監控系統,若距離相當,建議選擇集中供電模式。16路以上的監控,可以采用多路集中供電結合,前提是必須做好前期配置。
網絡攝像機電源的配置,需要注意切忌整個監控系統共用一個電源。因為 系統維修的時候,經常需要打開、關閉電源。所有的攝像機在打開電源瞬間同時啓動,啓動電流特别大,對電源的沖擊力很大,嚴重的會燒毀電源。而如果所有的攝像機共用一台電源,當電源發生故障時, 會導緻整個閉路監控系統陷入癱瘓。尤其是一些重要出入口的圖像無法監視,可能會造成不必要的麻煩。
