如何提升數據中心機房制冷能效

數據中心 機房 節能降耗應從兩個方面入手，第一是減少數據中心 IT設備對電能的需求，降低其能耗和發熱量，第二是提高供電和制冷系統的效率，減少不必要的浪費。

經過多年發展， 數據中心機房單位面積能耗 已 由 10年前的400~500W/m2迅速升高到目前的800~1000W/m2，而且還呈現不斷上升的趨勢。尤其是目前高密度IDC機房設備集成度的提高，已經使單機架的功率大幅度提升。台式服務器機架功率為1.5kW，模塊式服務器機架功率為10kW左右，現在最新的刀片式服務器機架功率高達30kW。高耗電，必然産生了高發熱,因此IDC機房的空調需求量也大幅度增加。

1.數據中心機房制冷系統解決方案和機房散熱方案

1）當機房機櫃功耗在3~6kW時，建議采用風冷或水冷空調系統，采用面對面，背對背的冷熱通道分隔的機房氣流組織進行規劃和建設。在氣候允許的條件下，可考慮能效比較高的水冷空調系統和自然風冷冷卻方案。當機房局部産生熱島時，可使用有氣流導向的變風量送風地闆，增強機房熱島區的局部散熱。

2）當機房機櫃功耗在8~15kW時，建議采用封閉冷通道氣流組織進行規劃，采用風冷或者水冷空調系統。在機房局部功率産生熱島時，可使用EC風機與送風地闆，增強機房熱島區的局部散熱；在機房局部産生高功率熱島時，使用機房行間空調封閉局部進行內部增強快速散熱。

3）當機房機櫃功耗在15~25kW時，建議采用機房行間空調，機櫃封閉增強機房熱島區的局部散熱，有條件可采用冷闆式機櫃，櫃內熱空氣與冷卻水在櫃內進行熱交換的冷卻技術。

4）當機房功率大于25kW時，考慮更加高效的散熱冷卻技術，采用液冷技術，高密度服務器高度熱品質冷卻系統。
對于傳統的低功率機櫃，利用風冷空調制冷技術即可滿足其運行條件。當功率大于 10kW時，需采用封閉通道并采用行間空調制冷。當功率大于15kW時，需采用冷闆式制冷技術滿足機櫃運行需要。當功率大于25kW時，考慮更加散熱高效的浸沒式液冷技術。

雲數據中心發展趨勢為大規模、高密度機房，傳統的空調制冷方式将很難滿足未來的數據中心運行要求。如何更加高效節能，我們對比一下上述液冷技術路線與傳統技術性能 PUE。

2.不同冷卻技術能耗對比

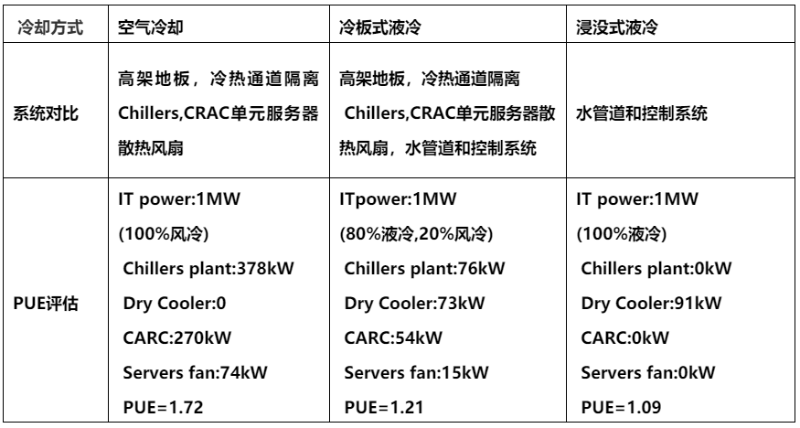

對比傳統空氣冷卻、冷闆式、浸沒式液冷，不考慮外界環境因素變化，三種技術對比如下：

分析三種技術運行工況，制冷系統制冷能耗總體不斷降低。冷闆式對于傳統風冷冷卻技術能夠有效大幅度降低能耗，浸沒式液冷能夠更進一步節能降耗， PUE可以達到1.09。随着國內對數據中心節能指标控制越加嚴格，PUE有更進一步降低的趨勢，有此可見，浸沒式液冷在高功率、大規模數據中心節能應用存在廣闊的前景。随着技術不斷發展，數據中心制冷系統将會更加高效節能。
