屏蔽機房基本原理來自法拉第籠設計。在沒有做屏蔽的情況下,我們的電子設備會受到直擊雷或間接雷等強電磁幹擾源的影響導緻設備無法工作或工作出現異常,最嚴重時出現損壞,這是比較常見的電磁幹擾顯現。另外一種現象就是,我們在打雷的時候聽收音機,看電視,使用電腦,收音機會出現 “吱啦”的噪音,電視機,電腦會出現圖像抖動等等,這些都是雷電産生的幹擾造成的電磁幹擾。 那麽如何避免電磁幹擾呢?我們可以使用屏蔽産品,可靠接地,将外接的電磁幹擾阻隔在外,把內部的設備産生的電磁波阻隔在內,這樣構成一個等電位體,能夠有效屏蔽電磁幹擾。
一、屏蔽效能分類
按屏蔽效能分類的話可以分為以下三種屏蔽:
靜電屏蔽
靜電屏蔽防止靜電耦合幹擾,是指對靜電場的屏蔽,即利用低電阻率導體材料做成容器,把電力線限制在容器內部,也可以使外部電力線進不到容器內部。在靜電屏蔽時,屏蔽導體必須接地,屏蔽體和接地線都是具有良好導電性能的金屬材料。
電磁屏蔽
電磁屏蔽防止高平電磁波幹擾,用于抑制噪聲源和敏感設備距離較遠時通過電磁場耦合産生的幹擾。電磁屏蔽必須同時屏蔽電場和磁場,通常采用低電阻率的導體材料。空間電磁波在射入到金屬體表面時會産生反射損耗和吸收損耗,使電磁能量被大大衰減,從而達到屏蔽的目的。在電磁屏蔽時,屏蔽體本身可以不接地,但為了避免發生靜電耦合,所以電磁屏蔽導體一般也做接地處理。
磁屏蔽
磁屏蔽是防止低頻的磁場感應,屏蔽較困難,通常采用高導磁率和低電阻率的金屬材料構成具有一定厚度的殼體,以便将磁力線限制在磁阻小的屏蔽體內部,防止磁場的擴散,這就是磁屏蔽的基本原理。與電磁屏蔽類似,在磁屏蔽時,屏蔽體是否接地不影響屏蔽效能,實際結構為了防止靜電感應,屏蔽體一般都接機殼(安全接地)。
二、屏蔽機房的常見組成部分
1.屏蔽殼體
組成屏蔽殼體的主要有六面屏蔽材料、材料之間的連接、支撐龍骨。六面闆體、支撐龍骨及殼體與地面之間的絕緣處理。其中頂、牆闆采用厚度為2.0mm的冷軋鋼闆,底闆采用厚度為3.0mm的冷軋鋼闆,支撐龍骨采用型鋼。
工藝特點:
1)單元模塊均經過折彎成形,以保證焊接變形盡量控制在焊接邊上;
2)采用人字形搭接技術,焊接工藝采用CO2氣體保護焊,從而确保焊縫、殼體變形小,保證室內鋼闆表面的平整性
3)由各種型鋼、鋼質龍骨焊接成門框架,形成自支撐結構形式;
4)屏蔽殼體內外必須進行嚴格的防鏽處理,長期使用保證不生鏽;
5)屏蔽殼體及框架穩定可靠,長期使用保證性能,整體機械性能達到以下要求:鋼闆不平度≤4mm/2m2,鋼闆垂直度≤10mm,殼體抗震指标≥8級;
2.屏蔽門

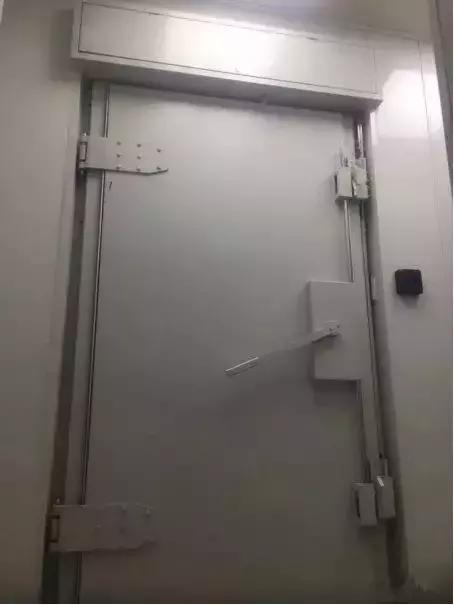

1)手動屏蔽門
結構特點:

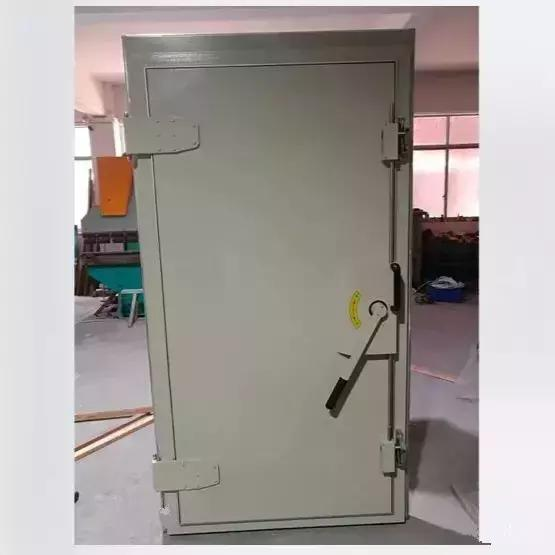

①鎖緊為雙點鎖緊結構,配有鉸鏈頁、手柄實現門的旋轉運動。
②采用單刀插入式電磁密封技術,複合刀口,刀口采用具有良好導磁特性的優質冷軋鋼闆,經鍍銅後同時具備了良好的導電性和導磁性,保證了屏蔽門有着卓越的磁場和電場屏蔽性能。
③刀口與簧片接觸部分都為同一種材料,電位差相近,在接觸面上不會産生電腐蝕,能長時間保證屏蔽性能,提高了可靠性。
④簧片為可拆卸式铍青銅簧片,三排結構,經真空熱處理後有較好的彈性及耐磨性,能有效地形成電磁密封腔,電磁密封可靠,刀口與簧片經3萬次插拔試驗,仍能滿足使用要求,老化或破損後拆換方便,每段長度180毫米。
⑤該種形式屏蔽門為典型結構形式,設計工藝均較成熟。
屏蔽效能:
磁場:14KHz≥70dB/150KHz≥100dB
電場:200KHz-50MHz≥110dB
平面波:50MHz-1GHz≥100dB
微波:1GHz-10GHz≥100dB10GHz-18GHz≥90dB
2)全自動屏蔽門
結構特點:
全自動雙軌道設計,直流步進電器驅動,啓動時門扇做橫向、縱向移動,實現門的開啓和關閉。整個過程由三菱可編程序邏輯控制器、觸摸屏控制,操作簡單,多點位置傳感器以及急停裝置,多重保護,運行精确平穩,安全可靠,尺寸可根據用戶要求定制。
屏蔽效能:
磁場:14KHz≥75dB/150KHz≥100dB
電場:200KHz-50MHz≥110dB
平面波:50MHz-1GHz≥110dB
微波:1GHz-10GHz≥100dB
3.通風波導窗

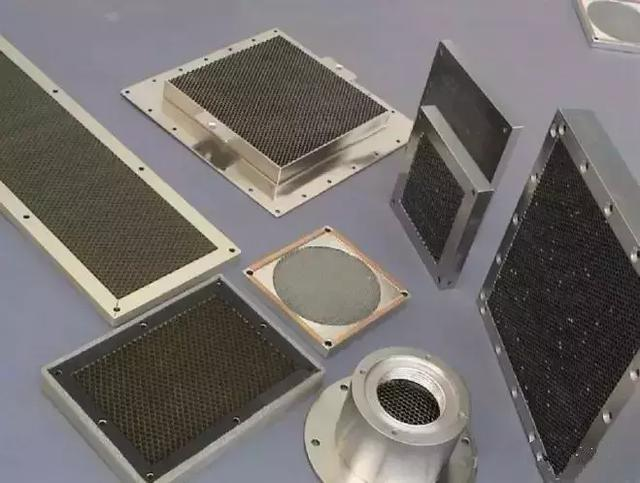

蜂窩式截止波導通風闆,主要應用于電磁屏蔽設施的通風開口處,具有良好的屏蔽和通風的雙重作用,根據使用的不同場合和環境,可以選擇不同的材質、鍍層和形狀。

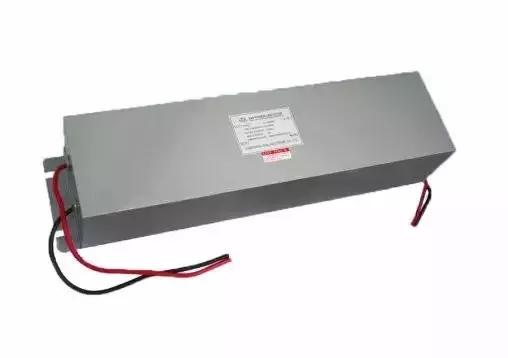

電源濾波器
性能指标
鍍膜屏蔽玻璃和絲網屏蔽玻璃的最大區别是透光率和屏蔽指标的差異,鍍膜屏蔽玻璃的最大優點是透光率大于90%,而屏蔽效能最高為30dB左右;絲網屏蔽玻璃的優點屏蔽效能均在50db以上,但目前最大透光率為80%左右。屏效大于70dB的絲網屏蔽玻璃透光效率僅40%左右。用戶一般根據設計的具體技術要求折衷選擇視窗品種。用來穩定電源的輸出電壓,基本可以理解為阻礙交流,導通直流。如果是交流電源,則通帶是某一單一頻率
信号濾波器
主要作用:
信号線濾波器的主要作用是解決空間電磁幹擾問題,例如設備向空間輻射較強的電磁幹擾,或者設備對空間的電磁幹擾敏感等問題。前面看到的信号線電纜與電源線電纜之間的耦合導緻傳導發射在高頻超标的現象,就是由于信号線上的高頻幹擾通過空間耦合到了電源線上造成的。
原理:
信号濾波器用來從輸入信号中過濾出有用信号濾除無用信号和噪聲幹擾。其原理是利用電路的幅頻特性,其通帶的範圍設為有用信号的範圍,而把其他頻譜成分過濾掉。
屏蔽機櫃
1)可有效地抑制計算機、服務器、交換機、路由器等信息處理設備的電磁洩漏發射,保護信息安全,并具有抗強電磁幹擾、保護操作人員免受電磁輻射傷害 ;
2)該産品綜合運用屏蔽、隔離、濾波、吸波、接地等技術,可有效抑制網絡設備的電磁信号洩漏,保護涉密信息安全 ;
3)其電磁屏蔽效能達到軍用标準GJB5792-2006《軍用涉密信息系統電磁屏蔽體等級劃分和測量方法》中B級;
4)造型美觀,操作使用方便,性價比高。不受規模和複雜性的影響,為用戶提供更先進,更方便、更安全的使用環境 ;
5)主要結構組成:
①屏蔽殼體:冷軋鋼闆焊接成的全密封的箱體,經過鍍鋅、噴塑等防腐蝕處理; ② 屏蔽門:材料經過精心制作與處理的屏蔽簧片、冷軋鋼闆焊接成的門扇組成的屏蔽門;
③濾波器:電源濾波器具有寬抑制頻帶和高的插入損耗;
④通風波導窗:蜂窩型通風波導窗,頂部和下部各配備 4個微型軸流排風扇實現強排;
波導管
對綜合布線系統采用光纜進入屏蔽機房的方式,光纜通過波導管進入屏蔽機房,其波導管的長度L大于6d。在屏蔽機房通過光端機,将電信号變成光信号,再将光纖穿過截止波導管,在屏蔽機房外将光信号變成電信号。
三、屏蔽機房的建設标準
1.先進性
集中本公司優秀的設計力量,對該項目做到充分認證,精心設計,精心選購,精心施工,從而确保該工程中每一項目為當前一流、适度超前、使該機房系統能長期高效運行。
可靠性
采用質地優良的材料、性能優越的設備及規範的施工工藝技術,特别是充分考慮機房系統工程抗幹擾性和在意外情況下的快速補充性,保證各個環節都安全可靠
标準性
嚴格按國标《計算站場地技術條件》的有關标準設計,圖紙文件規範安全,采用國标通用的符号、标記,力求通用性、可調整性、維修便利,并具有詳細的文檔資料。
實用性
實施後的機房分區合理,工藝流程最簡;系統分配周到、全面、方便、靈活,根據各功能區的要求不同選擇不同等級的材料,在充分考慮機房系統功能完善的基礎上,使其性價比達到最優。
擴充性
本系統不僅能支持現有的系統,還應在空間布局、系統電網容量、端口等方面尚有充分的擴展餘地,便于系統進一步開發以及适應未來系統更新換代。
四、屏蔽機房驗收标準
1.分類的标準
1)如果按功能來分,電磁屏蔽室可以分為固定式和可移動式這兩種。
2)如果按屏蔽體工程結構來分,電磁屏蔽室可以分為拼裝式、焊接式、直貼式等。
2.組成要達到的标準
空調系統:既可以單獨安裝空調,也可以由波導窗直接導入,不過空調的電源線、內外機信号控制線以及氣水管等,都應進行屏蔽處理。
消防報警系統:其報警信号,以及相關控制信号,要進行濾波處理。
接地系統:要求是單點接地,接地電阻一般不能大于1歐姆。
電源系統:要有電源系統,以及輔助電源,而且電源不能經過漏電保護器。
參數要達到的标準
頻率範圍:14KHz,屏蔽效能:≥70dB。
頻率範圍:200KHz,屏蔽效能:≥100dB。
頻率範圍:450KHz—50MHz,屏蔽效能:≥100dB。
頻率範圍:50MHz—100MHz,屏蔽效能:≥100dB。
參考标準
《處理涉密信息的電磁屏蔽室的技術要求和測試方法》BMB3-1999
《軍用電磁屏蔽室通用技術要求和檢驗方法》 GJBz20219-94
《防護工程防電磁脈沖設計規範》GJB3928-2000
《高性能屏蔽室屏蔽效能的測量方法》GB12190-90
五、保養方法
1.濾波器電源不得接漏電保護器,但可以接負載空開;濾波器出現故障應先斷電後放電方可進行檢修或更換。
2.産品交付使用後,嚴禁受到巨大的撞擊或在屏蔽體上開孔。
3.嚴禁在屏蔽波導管孔中穿入金屬材質的電纜或管道。
4.注意保持屏蔽門處刀口和槽口處清潔,以保證屏蔽機房良好的使用性能。
5.保養清潔方法:簧片部位用防潮材質薄片材料包上脫脂紗布用無水酒精濕潤後插入槽口來回來拉動擦拭。
6.為保證屏蔽門外部傳動部件啓閉的靈活性,應不定期的進行加油潤滑。
7.如發現簧片,應及時松下簧片壓條螺釘,取出破損簧片,換上新簧片。
