電子圍欄系統作為周界防範系統的一個子系統，已經廣泛應用于各個行業領域，但是對于新手來說，剛接觸電子圍欄系統，不知道怎麽安裝？那麽多組成件如何進行安裝呢？今天就給大家簡單的介紹一下

       考察電子圍欄裝設地點的設置：要求電子圍欄與地下、空中等方位的電線、管道無沖突；圍欄附近的範圍內無雜物；圍欄裝置裝設地點附近是否存在強幹擾源（如發射台等高頻設備），若有，則在施工圖中标明信号線必須采用屏蔽雙絞線。

一、确定周界圍欄安裝角度（與牆頂面的夾角）

根據現場的情況及甲方要求确定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）。

根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍牆高于2.5米時可以采用水平安裝；根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。

二、組裝承力杆及承力杆絕緣子

1、将承力杆絕緣子用自攻型螺絲固定在承力杆上，注意方向一緻。

2、如圖：用螺絲将承立柱固定在萬向底座上萬向底座分為16個孔可根據孔位調整安裝角度。(注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求)。

三、組裝終端杆及終端杆絕緣子

1、将終端杆絕緣子用終端絕緣子固定夾固定在終端杆上。注意方向一緻。在拐彎或落差時要巧妙運用終端杆絕緣子及終端杆。

2、 用螺栓将終端杆固定在兩個萬向底座之間。

3、有圍欄控制器的地方應在終端杆頂部加入一條或兩條(相互垂直)避雷器固定件。

四、中間收緊器的使用說明

中間收緊器是一直挂在前端圍欄上的，安裝合金絲時，把合金絲從中間緊線器側面的圓孔穿入，再對準并穿過其中間的中縫，最後通過另一側面的圓孔穿出。

五、圍欄終端杆的安裝

1、确定圍欄撐杆的具體位置：在圍牆頂部用沖擊鑽打孔，用M10×100（中間杆可用M8×80）強力膨脹螺栓将撐杆固定在合适的位置。

2、每隔5米放置一根中間承力杆，或其它有必要的位置加裝中間承力杆。

3、每個拐角處以及防區的兩端，不大于100米時或者其他拉力比較大而有必要的位置裝置終端杆,分區處應從兩個方向安裝絕緣子。

終端杆組裝安裝示意圖

六、避雷器的安裝

避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在脈沖主機的上方，每一個防區安裝一對避雷器。

七、圍欄線的安裝

1、原則：

1)一個防區為一個串聯回路，自主機到電子圍欄必須串聯，不得并聯。導線跨接處，必須使用耐高壓導線連接，以免造成間隙不夠大或短路等現象。

2) 接地的原則，接地點一般選擇在電子圍欄的末端，但是，當防區加入避雷器時，避雷器的接地點應在電子圍欄的始端。

3) 強電及避雷器必須有良好接地，接地電阻<10Ω。

4) 強電與弱電接地必須分開并≥4m 。

2、安裝要點：

1) 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。

2) 展放合金線：采用放線架或适當方式放線，切莫任意放，以免出現打結和不平整現象。可以四根同時展放，但注意不要交叉。

3) 緊線：将合金線的一端用線線連接器（或自我纏繞）固定在一端終端杆絕緣子上，然後将4根合金線對應放入中間杆絕緣子或承力杆絕緣子的線槽內，最後穿入緊線器，用力将合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端杆絕緣子上。然後調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。

八、接地體制作

每個主機下必須打入一個接地體，每隔100m設置一接地體，接地體标準：大于40×40×4×1500mm（有M10以上的接地螺栓或孔）标準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、升壓器接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離。

九、RS485信号控制線，圍欄控制器電源線的鋪設

若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信号控制線RVSP2×0.75mm?圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線徑）。

十、警示牌的安裝

安裝“電子圍欄 禁止攀登”警告标識牌一塊，可以用合金線固定在圍欄線上。

十一、圍欄控制器（主機）的安裝

1、将圍欄控制器安裝于圍欄下方、圍欄分區處（圖紙中标定的位置），使圍欄控制器與圍欄間隔為40cm左右，用膨脹螺栓固定于牆上。

2、将圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免幹擾。

3、将圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）可靠連接。

4、RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。

5、将高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）。

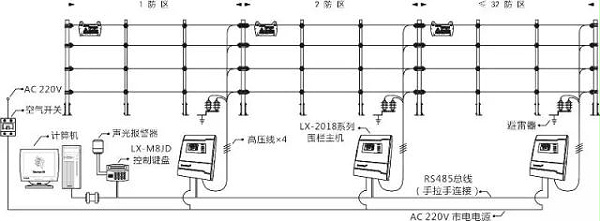

十二、主機與鍵盤間為RS485通訊

主機與鍵盤間用RVSP2*1.0線攬連接既可。
