大家都知道，隔離冷(熱)通道是來源于TIA942《數據申心通信基礎架構标準》中要求機房內計算機設備及機架采用 “冷熱通道”的安裝方式，其核心指導思想就是我們在上節所闡述的“合理規劃數據中心氣流組織 ”，那麽在現實的設計與實施過程中，遇到了問題怎麽辦?要以什麽為基準來進行分析與處理呢? 這也就是我下面要跟大家分享的兩個基本原理。

1、 容器原理

a)名稱定義

　　把數據中心中的靜電地闆以下的部分靜壓倉定義為容器體積(M);

　　把經過氣流組織規劃後的冷通道區域定義為容器體積(M1);

　　把精密空調送出的冷風量定義為(Q);

　　把單台機架所需的冷風量定義為(Q1);

　　把靜電地闆下靜壓倉的送風速度定義為(S);

b)原理闡述

　　當在機房中布置了冷(熱)通道後，單台機架所需的冷風量(Q1)是不變的，由于精密空調送出的冷風經過了 M、M1不同的兩個靜壓倉，這時我們假設容器M及其送風速度 S 為恒定不變，那麽容器M1的壓力Pa1是否足夠就取決于容器 M1 的大小了，也就是Pa1是與M1的大小成反比的 ; 而當我們假設精密空調的送風量 Q為恒定不變，那麽容器M1如果增加，就會得不到足夠的壓力，也就不能快速給機架散熱。

c)結論得出

　　通過以上的問題分析，我們不難看出冷通道容器體積M1如果增加，那麽機架就不能得到足夠的冷風風量Q1，也就可以這麽說，在機櫃高度相同的情況下，1200mm 寬的冷通道要比1800mm寬的冷通道所得到的效果要好。

　　說到這裏了，似乎有人會問，那為什麽我們的靜壓倉的高度會越來越高呢?其實靜電地闆的淨空高度增加，是為了減小送風的壓力對IT設備所産生的影響，因為壓力越大，其送風速度也就快了很多，它們經過 IT設備後，隻是簡單把把熱量帶走，而并沒有對IT設備進行足夠的冷卻，還是沒有達到滿意的效果。

2、 混合原理

a)名稱定義

　　把經過氣流組織規劃後的冷通道區域的冷氣定義為(C1);

　　把經過氣流組織規劃後的熱通道區域的熱氣定義為(H1);

　　把由于地闆下開孔後流竄到熱通道區域的冷氣定義為(C2)

　　把由于未在機架前面安裝擋風闆從冷通道流竄到熱區域的冷氣定義為(C3)

　　把由于未在機架前面安裝擋風闆從熱通道流竄到冷區域的熱氣定義為(H3)

b)原理闡述

　　我們大家都知道一個原理，就是在熱水中加入冷水或者在冷水中加入熱水，其水溫都會變化成其二者的綜合溫度。那麽針對數據中心氣流變化也是一樣的道理，當C1與H1與混合後，其CH1 的溫度值就小于C1，為保證設備得到同樣的冷量，那制冷量在原來已經送出的基礎上還需要增加，這勢必要增加空調的壓縮機功耗。同理當C2流竄到 H2 ，C3流竄到H3， H3 流竄到 C3後都會出現這種情況。

c)結論得出

　　合理的組織規劃，主要是為了讓冷、熱空氣氣流回歸到屬于自己的區域，防止冷熱空氣混合後，機房整體溫度上升，同時為了降低數據中心的溫度，而需要增加空調的制冷功耗。同時也為後面的“論規劃冷通道應該注意些什麽問題”提供了很好的理論依據。

一、 論如何選擇布置隔離冷通道還是熱通道

　　關于冷熱通道系統業界談論最多的當屬：“是布置隔離冷通道，還是布置隔離熱通道?”。那麽實際案例當中，我們應該如何來正确的選擇呢? 現在我們姑且不討論怎樣來做出選擇，首先我們來看看這兩種方案分别有什麽不同。

1、 選擇冷(熱)通道的前提條件

　　并不是所有的數據中心機房都适合布置隔離冷通道與熱通道，主要還是看其數據中心的發熱量是否大，如果發熱量不是很大(一般是以單機架發熱量不超過 4KVA為基準) ，那這個時候是即可以選擇冷通道，又可以選擇熱通道布置方案。其它情況筆者認為還是選擇布置隔離冷通道為最佳。為什麽這麽說呢?

1)選擇布置隔離熱通道後，我們把機房中除機架外當成是一個密閉的容器(M1)，單台機架的發熱量(Q1) 是不變的，那麽要散去這些熱量，是不是精密空調送出的冷氣風量要更加多呢?也就是說當發熱量恒定時，容器的大小與送風量是成反比的。從這一點來說，布置隔離熱通道會增加空調的功耗。

2)選擇布置隔離冷通道後，我們也把冷通道區域當成是一個密閉的容器(M2)，單台機架的發熱量(Q2) 是不變的，那麽要散去這些熱量，是不是精密空調送出的冷氣風量要比布置隔離熱通道小些呢?因為M2比較小。

2、 布置隔離冷(熱)通道後機房的環境

　　布置隔離熱通道後，機房剩餘空間即處于一個冷空氣區域，經常出入機房的人會感覺到機房很冷，但設備卻不一定得到足夠壓力的冷氣。

　　布置隔離冷通道後，機房剩餘空間即處于一個熱空氣區域，經常出入機房的人可能會感覺到有些溫度适應，但設備卻得到了足夠壓力的冷氣。

3、 布置隔離冷(熱)通道先決條件

1)布置隔離熱通道的先決條件是：除了要求精密空調為下送風、上回風的條件外，還特别要求數據中心機房必須具備良好的回風、新風系統。所以從這一點來說針對改造機房是不适合布置隔離熱通道的。因為老的機房不一定具備良好的回風系統。

2)布置隔離冷通道的先決條件是：要求精密空調為下送風、上回風的系統，同時為保證送風量，靜電地闆的淨空間至少為450mm。

4、 布置隔離冷(熱)通道的施工難易程度

　　從布置隔離冷(熱)通道的先決條件來看，布置隔離熱通道的施工難度明顯比布置隔離冷通道要大很多。

1)它所涉及到的回風管道安裝與布置，是需要布置天花(而目前大多數大型數據中心是不需要布置天花的) 。

2)布置回風管道需要增加隔熱材料及排風設備，這樣才能有效的将熱氣排出。

3)接下來的工作就是封閉熱通道或者冷通道，它們兩者的材料及工作量差不多。

5、 布置隔離冷(熱)通道的後期維護

1)布置隔離熱通道後，熱氣有可能不是很快排出，所以需要增加排氣風扇，這也給後期維護帶來了很多的麻煩，風機是一直都在運行，不可能不會出現故障，那就需要更換排風風機，工作量也會增加

2)布置隔離冷通道後，其後期基本上沒有維護的成本，就算是需要對機房內的照明更換，其也可以很方便的将冷通道頂棚移開。

6、 布置隔離冷(熱)通道後的節能數據

　　在允許布置隔離熱通道的情況下，其布置隔離冷(熱)通道後的節能效率數據是相差還是有的，其冷通道約可以節能30% ，而熱通道由于需要加裝回風風機，所以其節能效率明顯要低于30%，有的地方可能還達不到10%。從下圖中可以看到，在每台 ( 列)機櫃後頂部都有可能需要安裝一台回風風機。

7、 布置隔離冷(熱)通道與消防聯動

　　消防一直是數據中心最為關注的、不可缺少、卻又很少用到的預防綜合性安全系統。在這裏我們不是要談消防怎樣，而是要說當單個機房遇到火災後會是怎麽樣的情形?因為所有的IT設備電源、機櫃電源都是布置在機架的後部，即使 IT設備的電路闆會有一部分在前端，當設備發生着火時，也是從機架的後部開始着火，本着遇到火災先滅火的原則，應該在熱空氣區域安裝有主要消防噴頭，也可以在冷空氣區域安裝輔助噴頭。

　　由此，不然看出如下結論：布置隔離冷通道與消防聯動似乎關系不是很大，而如果要布置隔離熱通道，那就與聯防聯動有莫大的關系。

　　也就是說，我們在布置冷通道的時候為了能與消防進行聯動，而采用磁力鎖封閉頂闆的做法是不妥的。這樣不僅對消防起不到什麽關鍵性的作用，而且還增加了能量的損耗。

　　當然具體的我們還會在下一期的文章中進行詳細的闡述。

二、 論規劃冷通道應該注意些什麽問題

　　前面的三個章節分别講述了有關冷通道的相關問題，那麽從這一章節開始，我們來講講一些實際項目中會面臨到的一些問題。也可以說，我們在設計及布置隔離冷通道時應該考慮、注意的一些細節性問題。

　　下面我會分别從方案的兩種不同角度來闡述這些我們需要注意的問題。

Ø 未布置冷/熱通道之前

　　傳統機房冷氣得不到有效控制，冷氣亂竄，所以有了機櫃機房如冬，機櫃如夏的感覺。傳統機房散熱示意圖

Ø 布置冷熱通道之後，未隔離冷通道之前

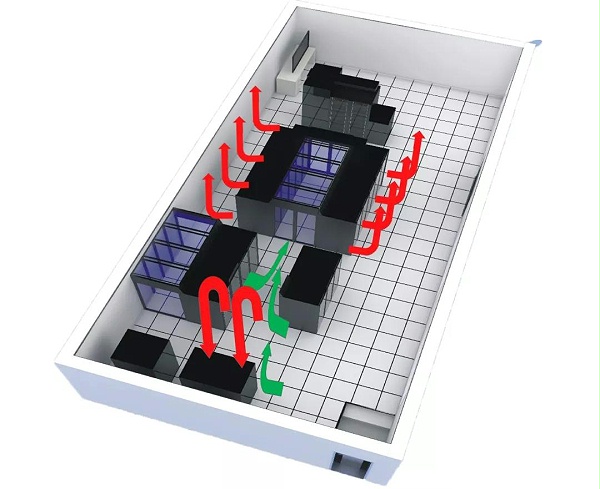

　　當數據中心按照氣流組織的方式進行機櫃擺放時，其冷通道與熱通道的氣流就會有互相流竄的可能性發生，而影響空調機組的制冷效率，更為嚴重的熱空氣流竄到機櫃的正面與冷空氣混合後再給IT設備制冷，這樣一來，本應該是冷空氣制冷，現在卻變成了冷熱混合空氣給IT設備制冷，明顯滿足不了當今高負荷下的制冷要求。左邊是出現這種情況的氣流組織圖：

Ø 隔離冷通道之後

　　冷通道機櫃将輸送到機櫃內部的冷氣以最節約有效的方式全部輸送給散熱設備，機櫃內的熱量延指定方向輸送出機櫃。設備間空隙使用封闆蓋住，不會引起熱氣回流。

Ø 隔離冷通道之後，未安裝機櫃盲闆

　　當機櫃的正面沒有在未安裝服務器的U立柱上安裝滿足的盲闆或者前面與後面有相通的孔位，其機櫃前面從地闆下送上來的冷風就有會從縫隙中或者未安裝盲闆處流向熱通道，與熱空氣發生混合，增加空氣制冷負擔，降低冷氣利用率。以下兩副圖說明了有或者沒有安裝盲闆的氣流組織情況。

Ø 隔離冷通道之後，又采用下走線的方式

　　數據中心采用地闆下送風，機櫃下的高架地闆開有出線孔時，由于地闆出線孔的不密封将導緻大量的冷風洩漏。在地闆下靜壓為0.075吋水柱壓力的情況下(約20Pa) ，一個240 x 170mm開孔漏風量 410 CFM, 或 2.56kW 的制冷能力。而一個 25%開孔率的地闆出風口，在20Pa的靜壓下，最大送風量約500CFM 或3.125KW 制冷能力。假設每隻機櫃前面有一塊地闆送風口，每隻機櫃下有一隻240 x 170mm出線孔，這樣空調的送風有 45% 的冷風漏到了機房，隻有55% 的冷風送到了機櫃的前面，而送到機櫃前面的冷風也沒有完全進入服務器機櫃，有一部分冷風又直接被空調機組吸回，這樣實際進入到機櫃的有效冷風就小于 50% ，空調有送風利用率很低，而造成數據中心效率低。

　　除了以上所講述的冷熱氣流亂竄的問題，還有以下的這些注意事情需要業內人士多留意，以免冷通道是做的隔離，但是實際上效果卻不怎麽顯著。

Ø 靜電地闆的淨空高度應該根據數據中心內部的IT設備密集的大小來定義，一般按照450mm以上布置最為妥當 ;

Ø 靜電地闆下的送風速度應該保證在1.5m/S～2.5m/S之間 (這個用風速測試儀可以測試的出來);

Ø 靜電地闆下面不能有走線線槽，即使有少數幾根線纜需要走，也要處理好走線孔;

Ø 機架必須按照“背靠背，面對面”的擺放方式，并且采用上走線的網格橋架便于散熱及氣流組織 ;

Ø 隔離冷通道後，IT設備的布局應該是按照發熱量的大小從下往上進行布置，因為機櫃下端得到的風量比上端更加高些，這樣更加有利于合理利用冷氣資源。降低空調利用率，節能減耗。

Ø 機架的擺放位置距離精密空調的距離至少為1800mm,主要是為了減少列頭機架的空氣倒吸入到靜壓倉中。

Ø 為加快機架內冷熱氣體快速進入與流出，可以考慮增加機櫃門的開孔尺寸，但機櫃尾部的線不能增加到機櫃門的開孔區域，特别是不能阻擋住IT設備的出風口，這點非常關鍵。
