數據機房環境與裝修設計(一)

來源: 機房建設公司 發布日期: 2020.10.10 作者: 四川協和林

對于數據中心總體裝修的設計規劃,應重點保障數據中心的環境參數指标符合國際标準,數據中心布局規劃滿足安全等級的要求,以及合理布置安裝機房內各個配套功能設施,減少各系統之間的幹擾,協調各系統的穿插和盡量做到配套組合包裝風格的完美。

數據中心建築裝潢主要包含:建築風格規劃設計要求的分隔牆體及基礎建築結構的裝潢。

數據中心工藝裝修主要為:為滿足機房環境工藝指标要求而采取的技術措施。如:架空地闆、防鼠堤壩、防水堤、機房特殊工藝的間隔牆、機房金屬吊頂、機房特殊工藝組件的包裝、機房內末端照明、插座、消防設備等配套設施的裝潢配合。作為數據中心裝潢規劃,應制定同等通用的基礎建設标準,為适應多變的需求提供便利的基礎條件。本次數據中心工程分項設計:根據建設方要求及我公司對數據中心的設計理念,将機房區進行了系統的規劃;由于功能區較多,根據場地具體情況,劃分為網絡機房區、存儲備份區、企業級應用主機區、開發測試區、現有應用區。

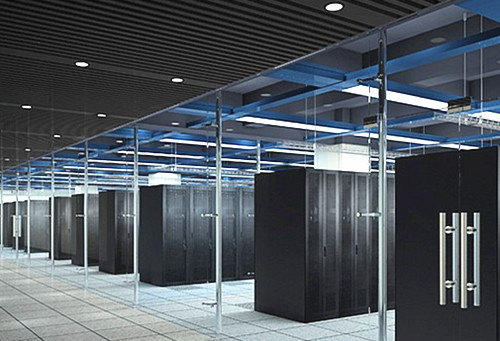

數據機房環境及裝修設計

設計、施工、材料選用主要考慮:

(1)污染物。遠離腐蝕氣體、易燃易爆物;腐蝕氣體随着新風吸入機房後會對計算機設備和人員健康造成危害,同時不潔淨的空氣也會對計算機設備的運行造成不利影晌,還會對機房內精密空調、新風機等的濾網等造成污染。

(2)溫度、濕度。

溫度和濕度必須被嚴格控制,以提供可連續運行的溫度和濕度範圍。

幹球溫度計:20℃~25℃(68F~77F)。

相對濕度:40%~50%。

最大露點:2l℃(69.8℉)。

最大變化速度:每小時5℃(9℉)。

(3)噪聲。計算機系統停機時,機房內的噪聲在主機房中心處測試應小于6SdB(A)。

(4)照度。計算機機房在距地0.8m處,照度不應低于3001x,輔助房間照度不低于2001x。

(5)無線電幹擾場強。在頻率為0.15~1000MHz時不大于126dB。

(6)磁場幹擾場強不大于800A/m。

(7)在計算機系統停機條件下,主機房地闆表面垂直及水平向的振動加速度值不應大于5OOmm/s。

(8)主機房地面及工作台面的靜電洩漏電阻,應符合現行國家标準GE6650一1986《計算機機房用活動地闆技術條件》的規定。

(9)主機房內絕緣體的靜電電位不應大于lkV。

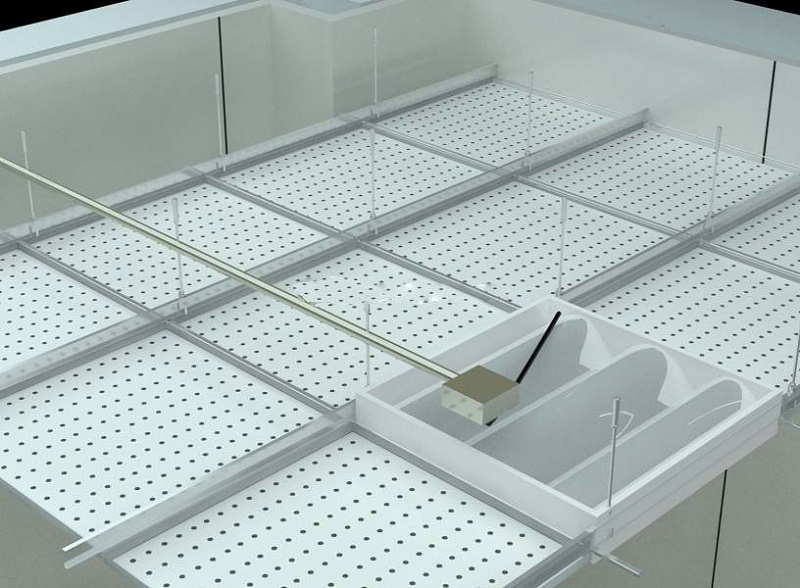

1.天花裝潢裝修工程

機房棚頂裝修多采用吊頂方式。機房內吊頂主要作用是:在吊頂以上到頂棚的空間做為機房靜壓送風或回風風庫、可布置通風管道;安裝固定照明燈具、走線、各類風口、自動滅火探測器;防止灰塵下落等等。知持科技建議标準機房吊頂應選擇微孔金屬鋁天花。鋁闆及其構件應具有質輕、防火、防潮、吸音、不起塵、不吸塵等性能。機房的吊頂主要有下列作用:

在吊頂以上到頂棚(或上一層樓闆)的空間作為機房的靜壓送風或回風風庫。

當不作為風庫時,可用來布置通風管道。

安裝固定照明燈具及走線。

安裝固定各類風口。

安裝固定火災自動探測器。

防止灰塵下落。

數據機房環境及裝修設計

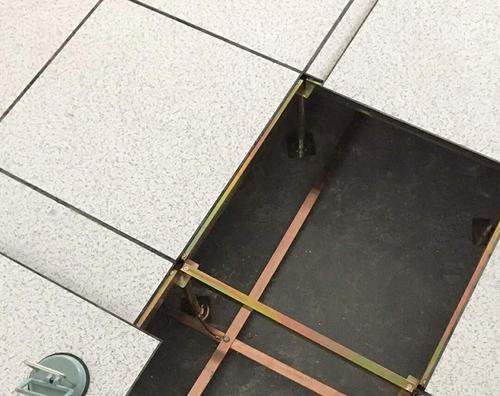

2.地面裝修工程

機房地面設計架空活動地闆,活動地闆在計算機房中是必不可少的。機房敷設活動地闆主要有兩個作用:首先,在活動地闆下形成隐蔽空間,可以在地闆下敷設電源線管、線槽、綜合布線、消防管線等以及一些電氣設施(插座、插座箱等);其次,由于敷設了活動地闆可以在活動地闆下形成空調送風靜壓箱。此外,活動地闆的抗靜電功能也為計算機及網絡設備的安全運行提供了保證。

機房區及內走廊選擇進口抗靜電複合活動地闆。 抗靜電地闆安裝時,同時要求安裝靜電洩漏系統,鋪設靜電洩漏地網,通過靜電洩漏幹線和機房安全保護地的接地端子封在一起,将靜電洩漏掉。

機房活動地闆安裝過程中,地闆與牆面交界處,活動地闆需精确切割下料。切割邊需封膠處理後安裝。地闆安裝後,用不鏽鋼闆踢腳闆壓邊裝飾。不鏽鋼闆踢腳闆、不鏽鋼玻璃隔牆及牆面彩鋼闆互相襯托,協調一緻,效果極佳。 本次主機房設計采用下送風方式,樓地面必須符合土建規範要求的平整度,而且地面需要進行防塵處理,根據防塵要求,在地闆下的牆面、柱面、地面均刷塗防塵漆兩遍,全部水泥面均經刷漆處理,達到不起塵的作用,從而保證空調送風系統的空氣潔淨。考慮機房空調區域保溫,在主機房區地闆下安裝一層保溫層。

活動地闆安裝的工藝可以保證地闆的嚴密和穩定。調整好不會有響動和搖擺,也沒有噪音。至于防鼠,則應在圍護結構上解決,盡量不留孔洞。有孔洞如管、槽,則要作好封堵,要絕對保持圍護結構的嚴密。

活動地闆有專用的通風地闆。通風地闆是單獨加工的,鋼結構。走線地闆加工後都相應地套裝塑料出線口,在線口內走線。

數據機房環境及裝修設計
