計算機機房供配電方式

來源: 機房建設公司 發布日期: 2020.10.10 作者: 四川協和林

計算機機房供配電方式很多。應根據不同的設備、不同的場合、不同的環境和不同的供電條件去建立合理的供配電方式。各種供配電方式有各自的優點,要根據實際情況認真設計和施工。下面介紹幾種常用的供配電方式:

一、直接供電方式

直接供電方式是把變電站送來的工額交流電(通常為50Hz380V/220V)直接送到計算機設備配電櫃和輔助設備配電櫃。然後,由計算機設備配電櫃分送給各種計算機設備;由輔助設備配電櫃分配給空調、新風、照明、日常用電等附屬設備。

直接供電方式的優點是:供電簡單、設備少、投資低、運行費用少、維修方便。

缺點是:這種供電系統對電網的質量要求高,如果電網的質量低,或者電網負載方面引起的波動大時,會直接影響到計算機及其附屬設備可靠的工作。停電時,整個系統将無法工作。

從實際供電情況看,市電電網的質量一一般難以滿足計算機的要求,特别是在工礦區等用電設備較多的地方,大型設備的起動和停止都對電網有很大的影響。在一一個單位裏、如果供電都接在一條電路上,單位電梯的頻繁使用,鍋爐房、水泵房的電機的起停,會給電網帶來很大的波動。在這種情況下,就必須對供配系統做進一步改善。下面介紹幾種改善後的供配系統。

二、組合式供電方式

組合式供電方式是由隔離變壓器。穩壓器和濾波器等設備構成。在組合式供電方式,隔離變壓器和低通濾波器對電呐瞬變的幹擾有隔離作用,穩壓器對電網電壓波動起到調節作用。

因此,這種組合供電方式具有穩壓、隔離和衰減瞬變幹擾的作用。組合式供電方式的優點是:造價較低、運行穩定可靠、維修方便、運行費用低。缺點是:要求電網的頻率變化在允許的範圍,對電網突然停電沒有保證繼續供電的能力。

三、穩壓穩頻供電方式

穩壓穩頻供電有兩種形式,即靜止型和旋轉型。

1.靜止型

靜止到穩壓穩頻供電一般按圖3-3所示的方式供電。

機房供電系統

3-3靜止型穩定穩頻供電示意圖


2.旋轉型

旋轉型穩壓穩頻是由市電帶動電動機發電機組進行供電。

旋轉型供電方式的優點是:供電系統有較好的抗幹擾性和穩壓穩頻性,能滿足計算機及其輔助設備用電的要求。

靜态穩壓穩頻供電系統建設時應由市電專送一路電。

四、不停電供電系統的供電方式

在計算機機房內建立不停電供電系統是比較理想的一種供電方式。建立不停電供電有兩種形式:一一種是雙路供電系統加上U路電源設備;另一種是柴油發電機組做備用電源的供電系統加上UPS電源設備。

l.雙路供電系統加UPS電源設備

雙路供電加上UPS電源組成的供電系統是比較理想的供電系統。在這個供電系統中有兩路供電一路為主路供電,從一個供電所來電另一路為副路供電,從另一個供電所來電。兩個供電所不可能同時停電。兩個供電所轉換供電的停電時間由UPS電源不間斷的供電,UPS電源要能保證5分鍾以上的供電(一般有10分鍾的蓄電池組代供)時間。平時将對UPS電源的蓄電池作正常浮充。在雙路轉換停電的短暫時間由UPS電源将蓄電池的直流電逆變成交流電供計算機使用。

2.由柴油發電機組作備用電源的供電系統加UPS電源設備

基本供電方式同上,除市電正常一路供電外,另一路電由柴油發電機組提供。要求柴油發電機組在lOmin內能正常開機發電,UPS電源的蓄電源能保證10-l5min的供電。

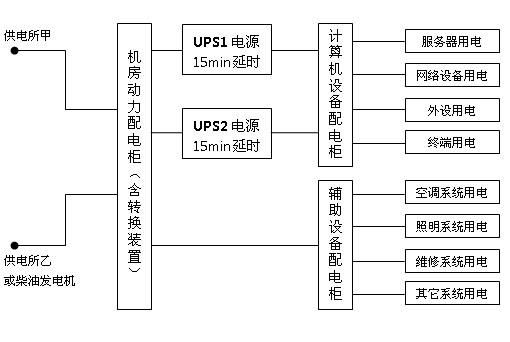

柴油發電機組作備用電源不停電的供電系統如圖3-5所示。

雙路供電或柴油發電機組作備用電源建立起的不停電供電系統,保證了計算機正常可靠的用電,并使計算機得到一個穩壓穩頻的比較幹淨可靠的電源。這種供電方式是目前計算機機房各種供電方案中比較理想的方案。但是,前一種方法造價比較高,又要受到供電部門在計算機場地附近是否有雙路供電系統的限制;後種方法是比較容易接受的方案。目前,許多計算機都采用這種方案。

供電拓樸結構示意圖

機房供電系統
